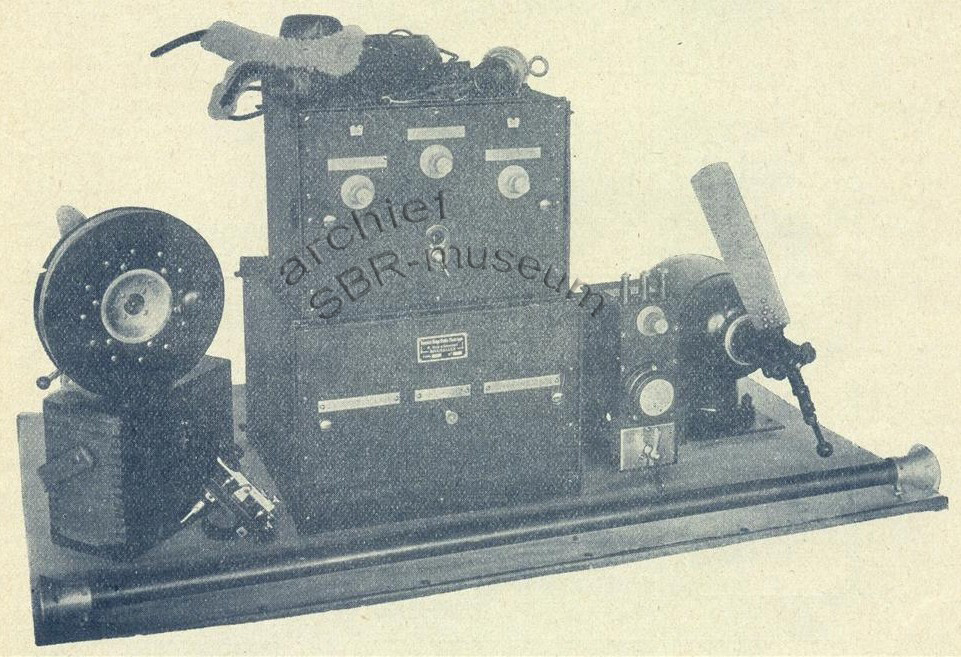

De volledige vliegtuiguitrusting om te
kunnen zenden en ontvangen woog 56,860kg.
 |
|
|
|
|
|
|
|
|
|
|
linksboven
bobijn met opgerolde
antennekabel
linksonder
batterij (feitelijk 4 stuks)
een accu van 6 Volt 20Ah
(voeding zendbuizen
en
bekrachtiging generator)
een accu van 4 Volt 20Ah
(voeding ontvangstbuizen)
2 batterijen
in serie van 40 Volt
(voeding ontvanger)
+ 2 morsesleutels
midden boven
koptelefoon en microfoon
middenin
ontvanger
midden onder
zender 20W
rechts
bedieningskast
uiterst rechts
gelijkspanningsgenerator
(voeding zender 800 Volt)
voorgrond
bakelieten buis van 1m20
met twee kragen voor de
antennekabel
van 80m lang |
|
|
|
|
|
1928 |
|
|
