DE HETERODYNE, HF-VERSTERKER, DETECTIE

De SIB-module was gelijk van uitzicht
aan deze SBR-module type RPB

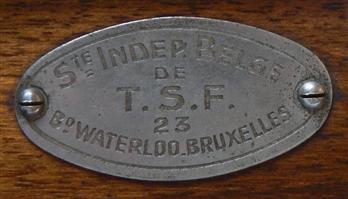

maar dan met onderstaand SIB-merkplaatje.




VERGELIJKBARE SBR-MODULE type RPB

Klik om de foto te vergroten...


TERUG

BUIZENBEZETTING
SCHEMA
GEMODERNISEERD SCHEMA


module type B kon gebruikt worden als:

1) heterodyne
2) afgestemde hf-versterker
3) antenne-aardingskring & koppelingslamp
4) rechtstreekse ontvangst met een lampdetector
5) rechtstreekse autodyne-ontvangst
6) secundaire met een lampdetector
7) secundaire via autodyneschakeling
8) ontvangst met niet-afgestemde antenne
9) meervoudige ontvangst
10) multivibrator
11) ontvangst met raamantenne en autodyneschakeling
12) ontvangst met raamantenne via hf-transfo












vanaf 1920 ?
