DE HETERODYNE, HF-VERSTERKER, DETECTIE

  serienummer: 52

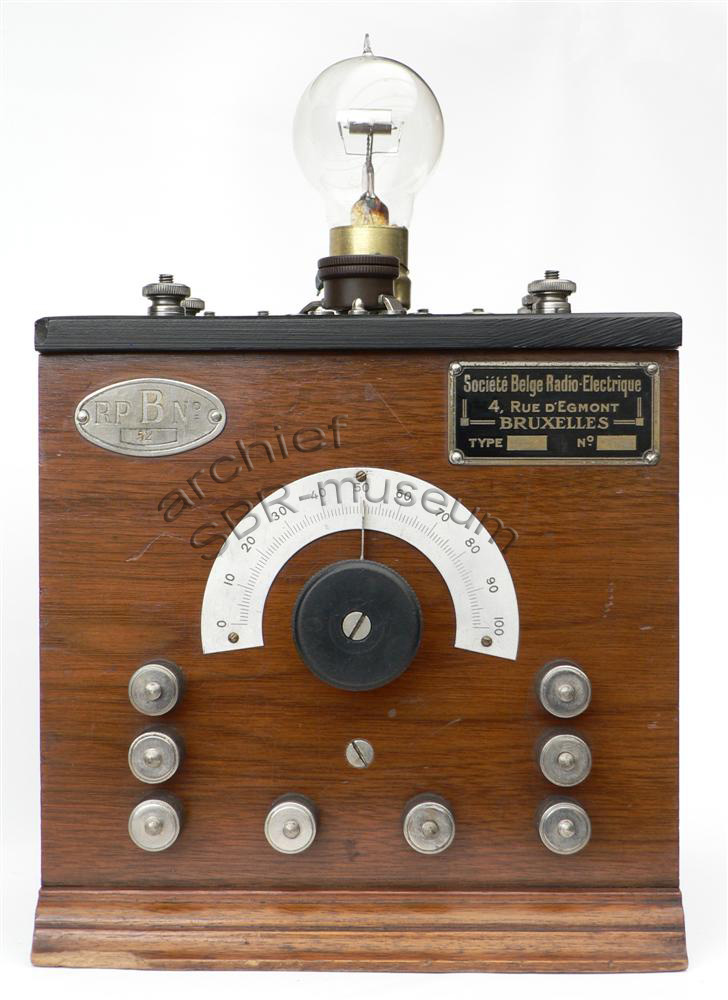

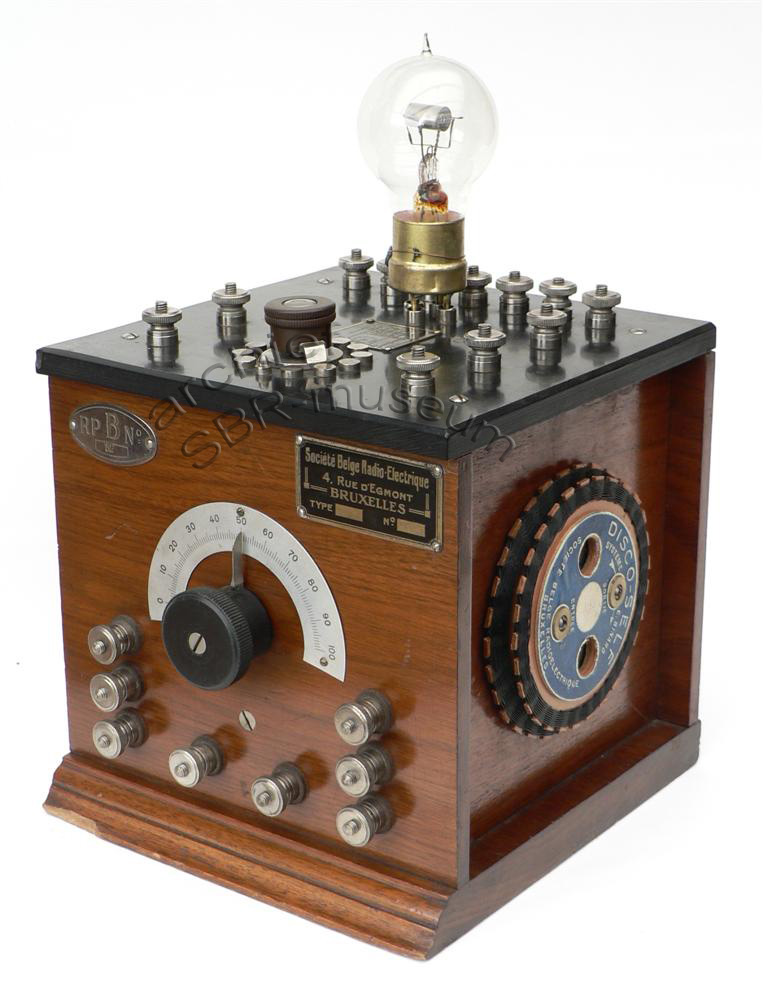

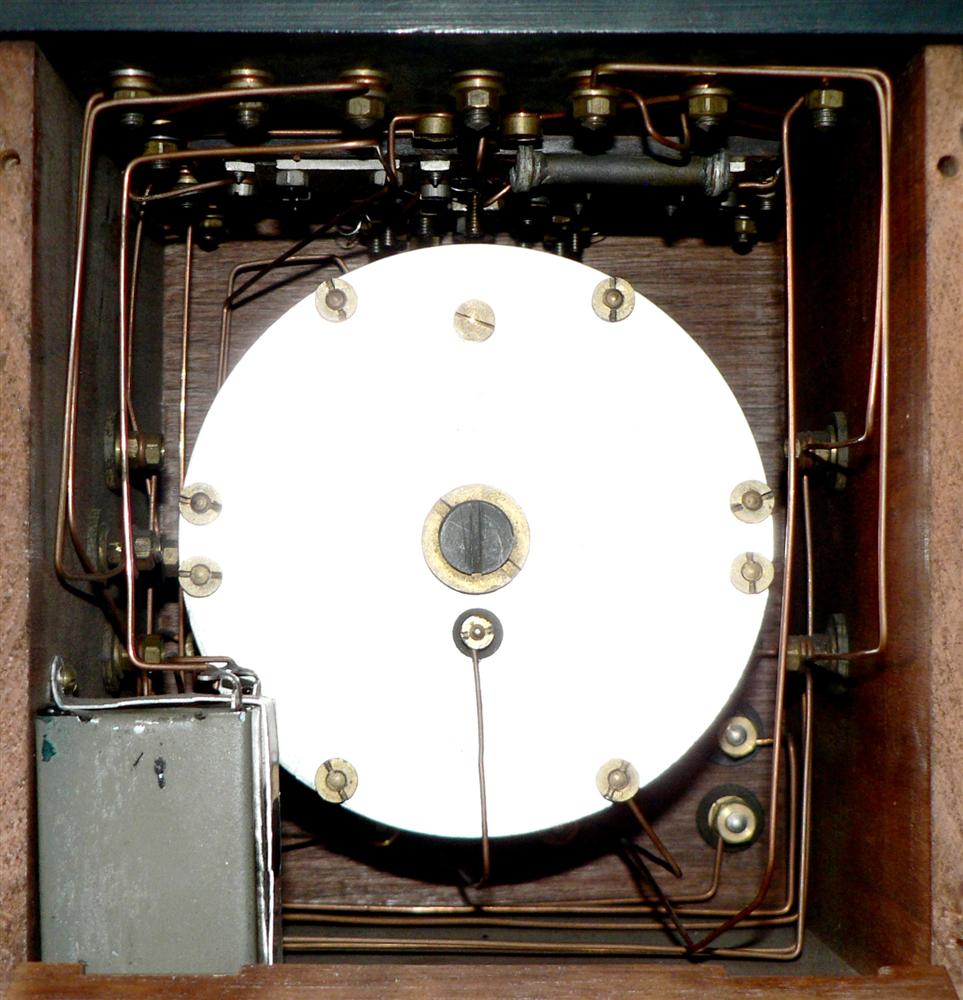

SBR-module type RPB

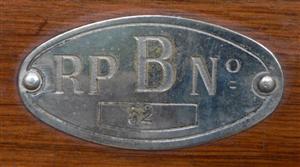

Het ovale typeplaatje
met serienummer werd
bij de SBR-module behouden.

Het SIB-merkplaatje werd vervangen
door een SBR-merkplaatje
met niet ingevuld type- en serienummer.

Klik om de foto te vergroten...

VERVOLG
TERUG

BUIZENBEZETTING
SCHEMA
GEMODERNISEERD SCHEMA



Klik om de foto te vergroten...
Klik om de foto te vergroten...

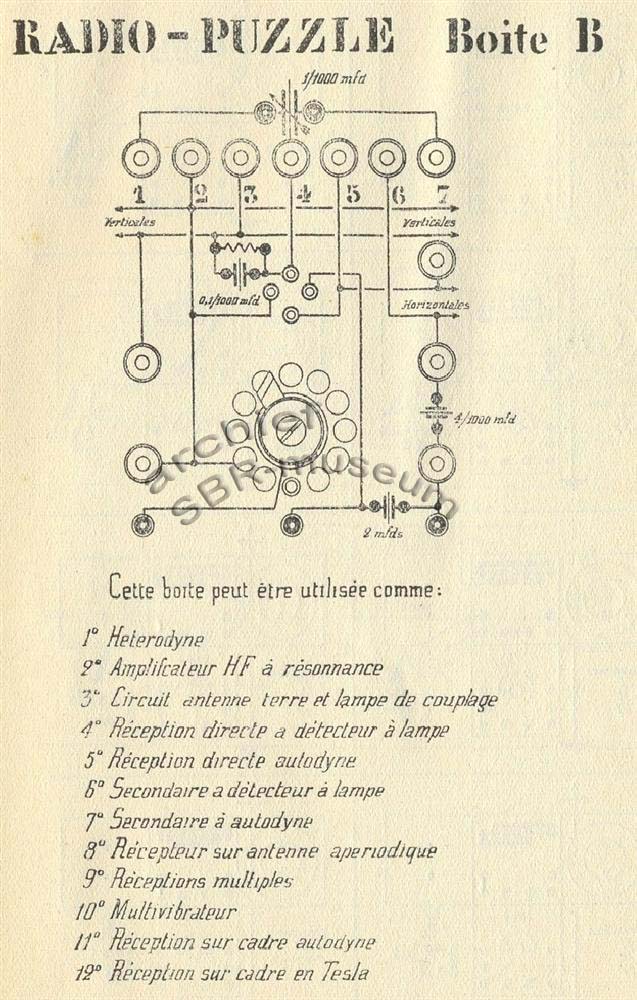

module type B kon gebruikt worden als:

1) heterodyne
2) afgestemde hf-versterker
3) antenne-aardingskring & koppelingslamp
4) rechtstreekse ontvangst met een lampdetector
5) rechtstreekse autodyne-ontvangst
6) secundaire met een lampdetector
7) secundaire via autodyneschakeling
8) ontvangst met niet-afgestemde antenne
9) meervoudige ontvangst
10) multivibrator
11) ontvangst met raamantenne en autodyneschakeling
12) ontvangst met raamantenne via hf-transfo
met Ducretet-afstemcondensator

vanaf 04-10-1922
