Changeur de fréquence big

bespreking

Deze ontvanger van de 3de gen. bezit zes
buizen, 4V- en 120V- voedingsklemmen,
ook 2 aansluitklemmen voor de
negatieve spanningen geleverd door
de polarisatiebatterij van 0V-15V.
Deze bevat 1 gloeistroomregelaar,
een volumeregelaar en een
pick-up-aansluiting.

--------------------------------------------------

De BIG-SIX kenmerkt zich door het
gebruik van 2 variabele
condensatoren van het type
T30.




De BIG-SIX werd uitgerust met 3
nieuwere MF-transformatoren:


 --------------------------------------------------

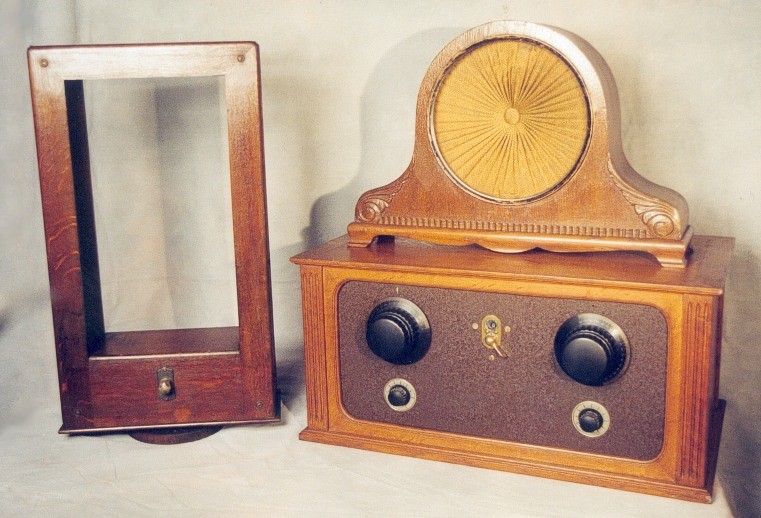

BIG-SIX-combinatie


-------------------------------------------------

Aanbevolen luidsprekers volgens
SBR-catalogus (15 oktober 1930).

SBR
(Sberavox = Voxalina)


Voxalina 12



Voxalina 15



Voxalina 22

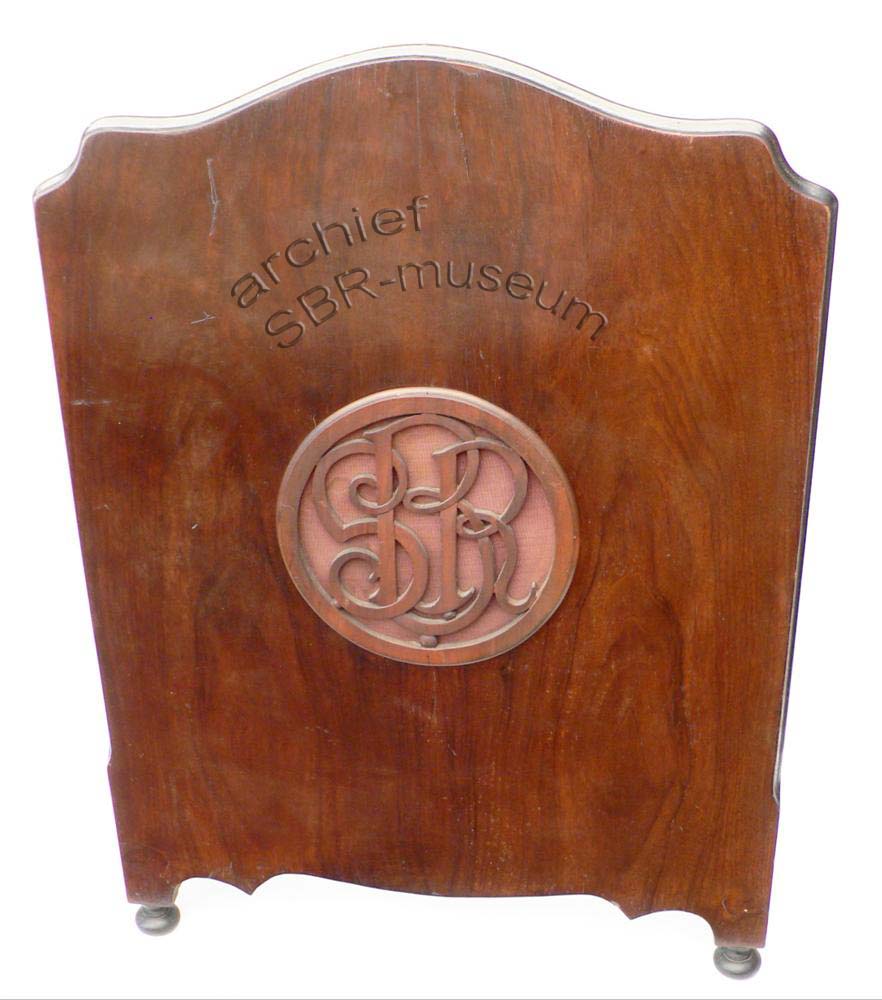

Voxalina 22 (scherm),



Voxalina 30, 32, 34




EINDE

omlaag     < scroll >     omhoog

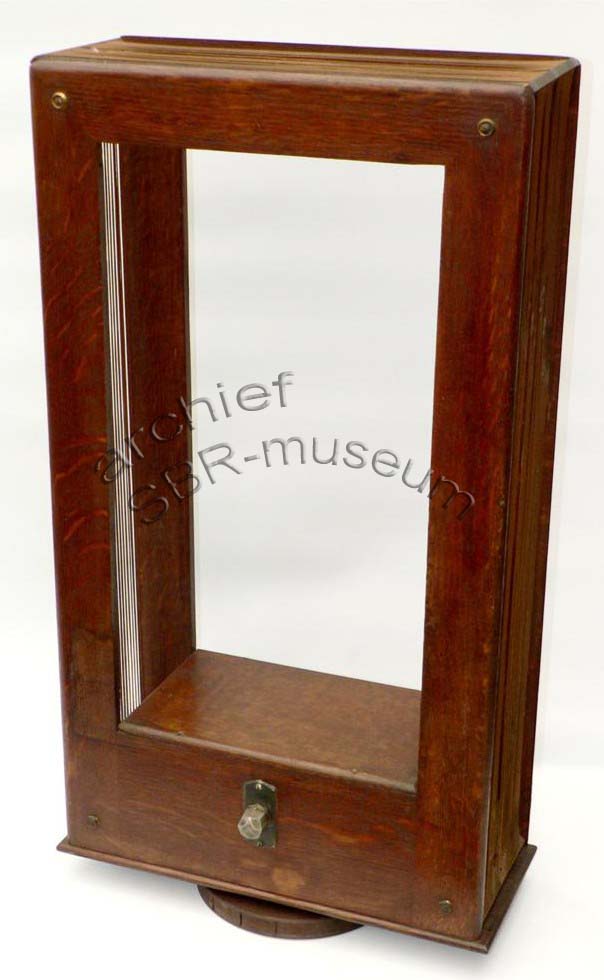

raamantenne       1930

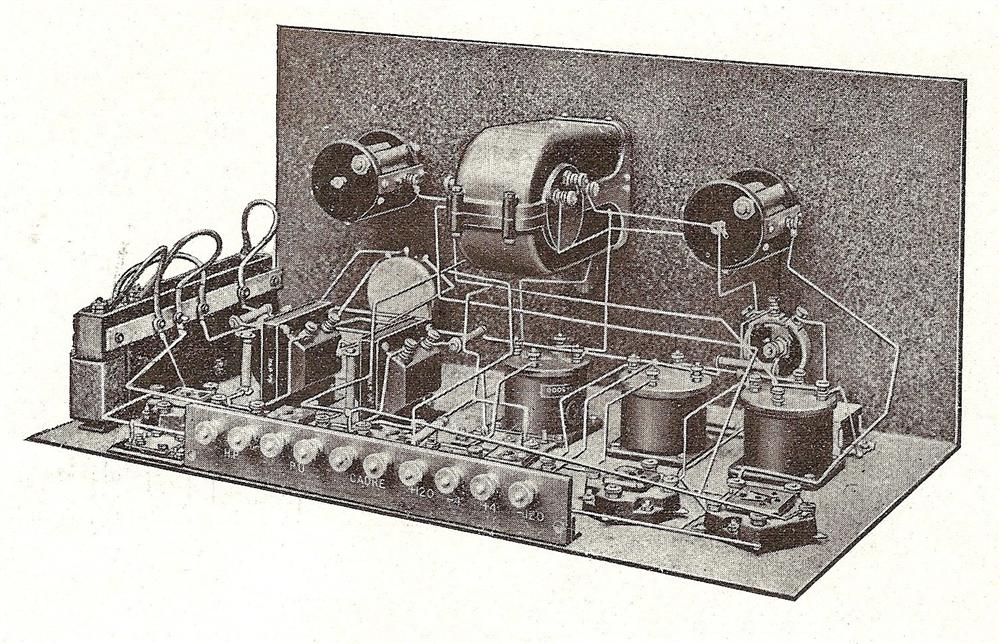

3 opbouwmethoden

Ontvanger gekocht als:

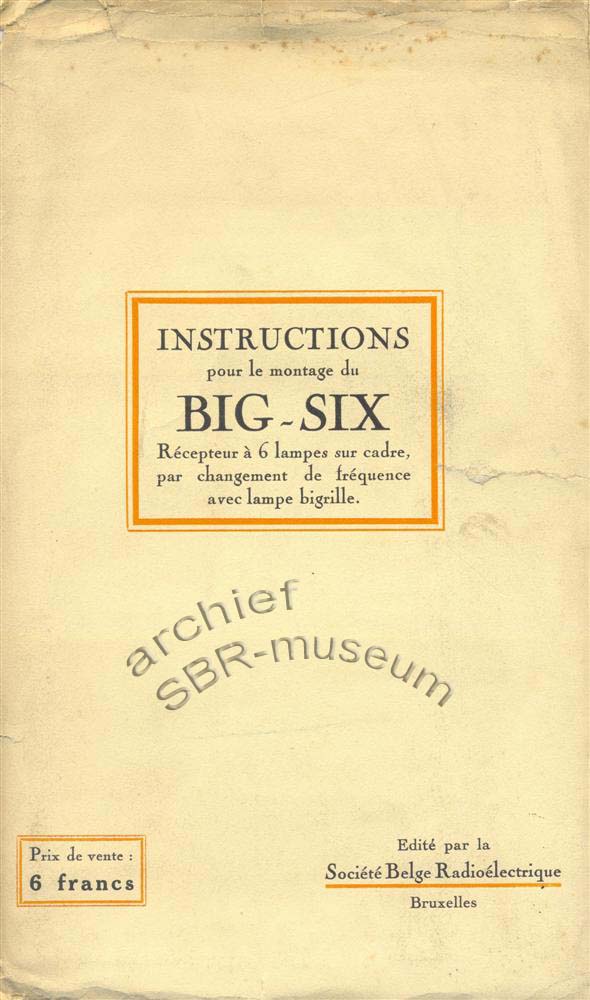

SBR-zelfbouwpakket
met bouwbeschrijving
 of
volledig opgemaakt door SBR
 of
in losse onderdelen
en bouwbeschrijving.
