Ondolina

toelichting

Deze Ondolina bevat 4 buizen.

De Ondolina type 28 is de opvolger van
de Ondolina van het jaar 1927
(lessenaarsmodel).
Bij dit nieuwe concept zijn de
buizen voor het eerst volledig ingebouwd.

-----------------------------------------------------

Er zijn al meerdere uitvoeringen
van de Ondolina type 28 bekend:

1 ste gen. enkel met reactieknop
(zonder pick/up-aansluiting).

2ste gen. met reactieknop
en volumeschakelaar
(zonder pick/up-aansluiting).

De opvolger
Ondolina type 28 nouveau modèle:
Model 1 met reactieknop
en volumeregelaar
(met pick/up-aansluiting).

Model 2 met reactieknop
en volumeregelaar
(met pick/up-aansluiting)
(binnenin anders).

-----------------------------------------------------

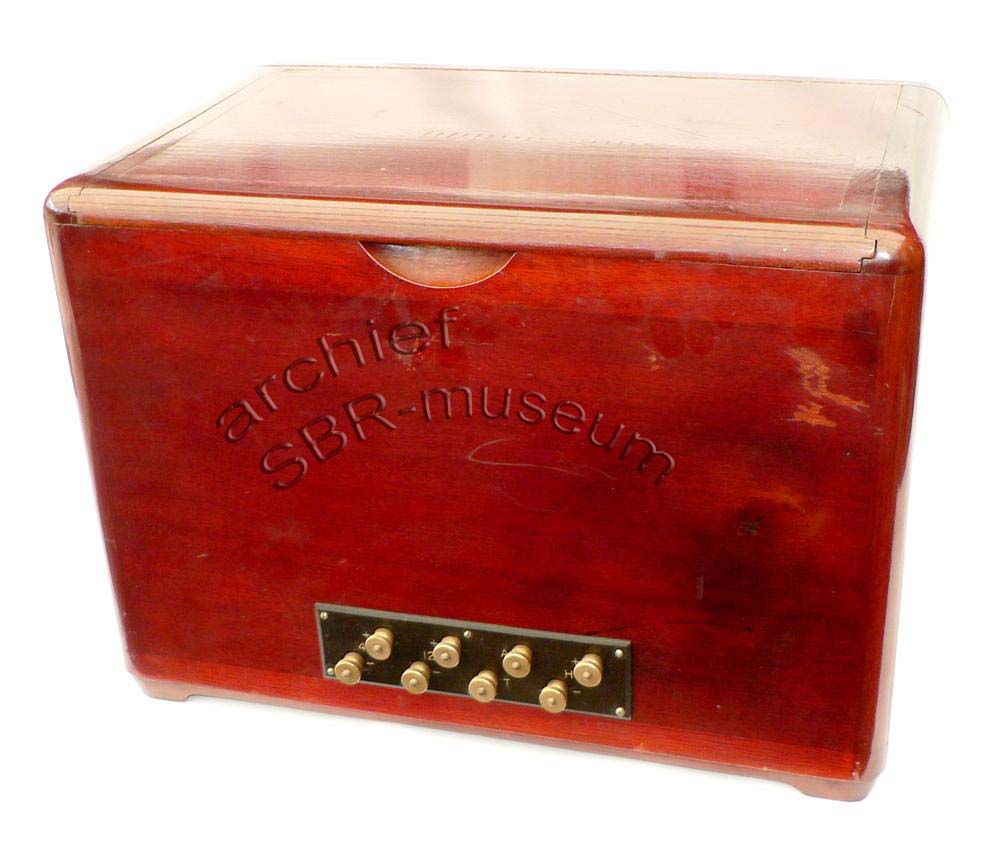

Ondolina 28  1ste generatie

Detail: slechts 1 draaiknop
onder de keuzeschakelaar.
1928





-----------------------------------------------------

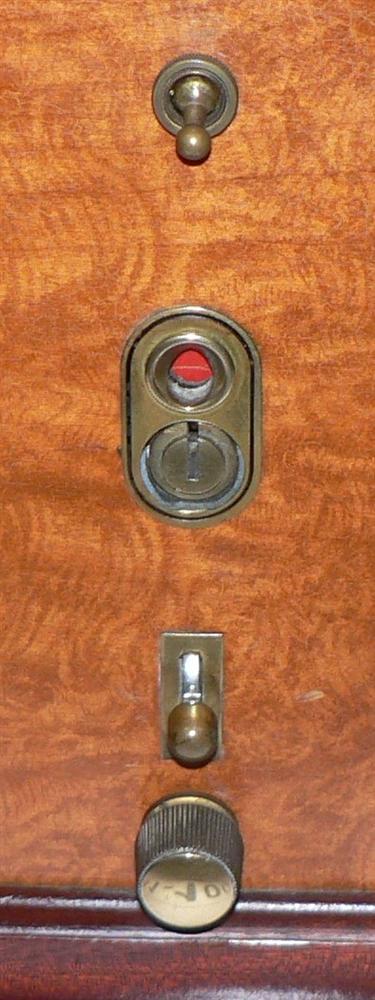

Ondolina type 28  2de generatie

Detail: één draaiknop en één schakelaar
onder de keuzeschakelaar.
1928

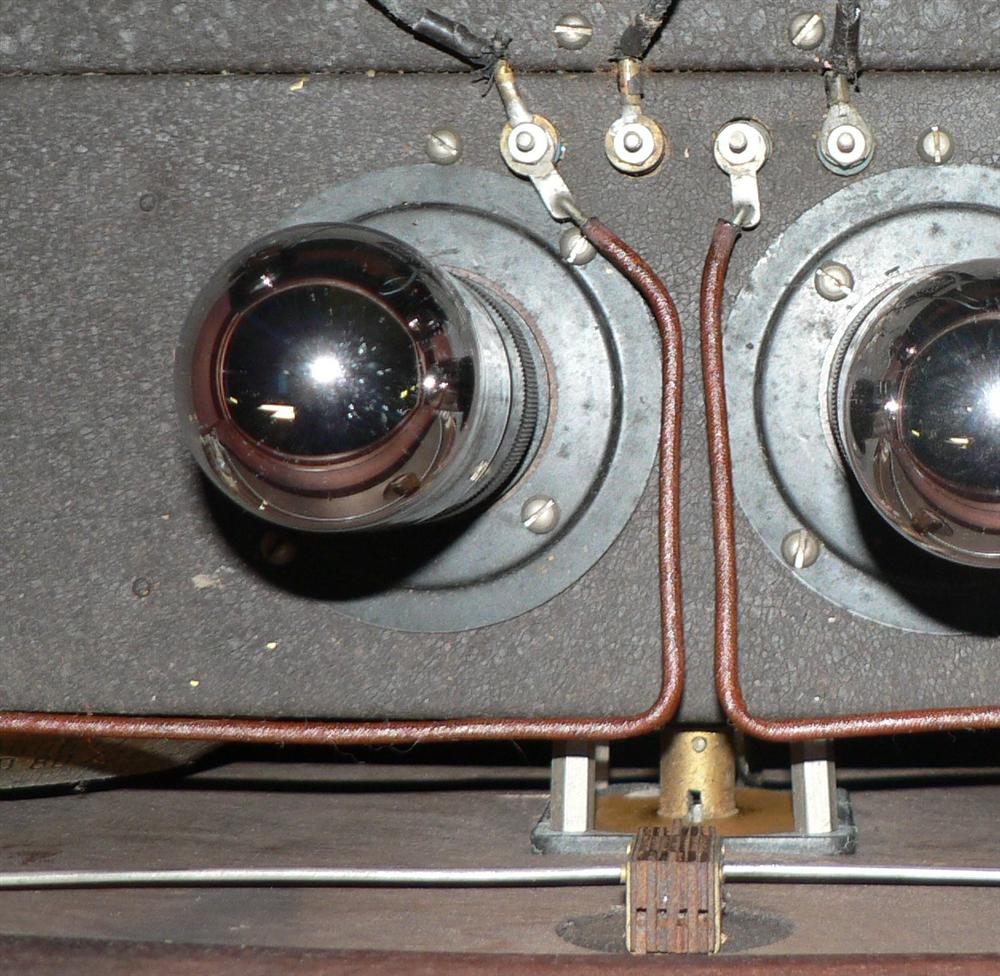

De schaalverlichtingschakelaar
zit nu in het frontpaneel.


	< schaalverlichtingschakelaar

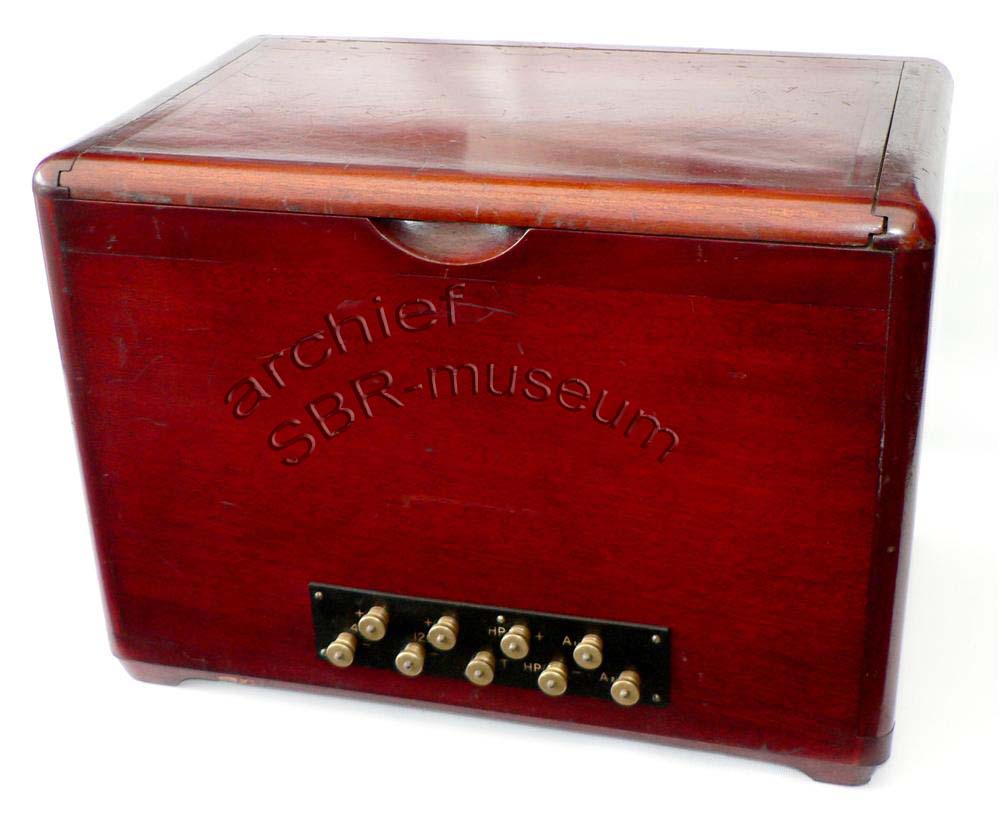

		vier klemmen op één rij <

-----------------------------------------------------

Ondolina type 28 nouveau modèle model 1

Detail: 2 draaiknoppen
onder de keuzeschakelaar.
1928

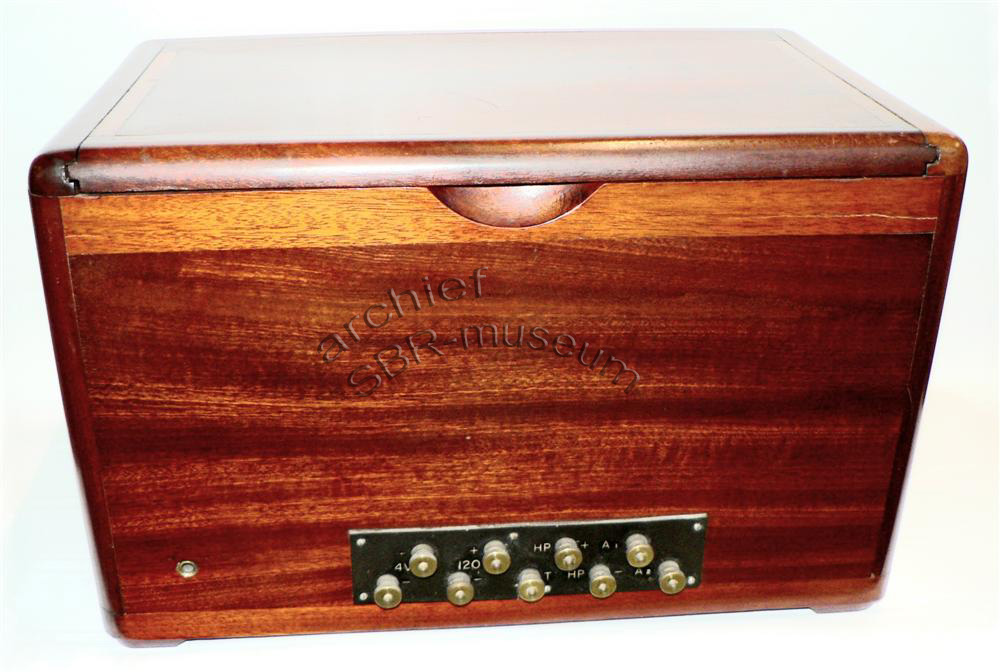

Nog steeds 4 klemmen op één rij.


-----------------------------------------------------

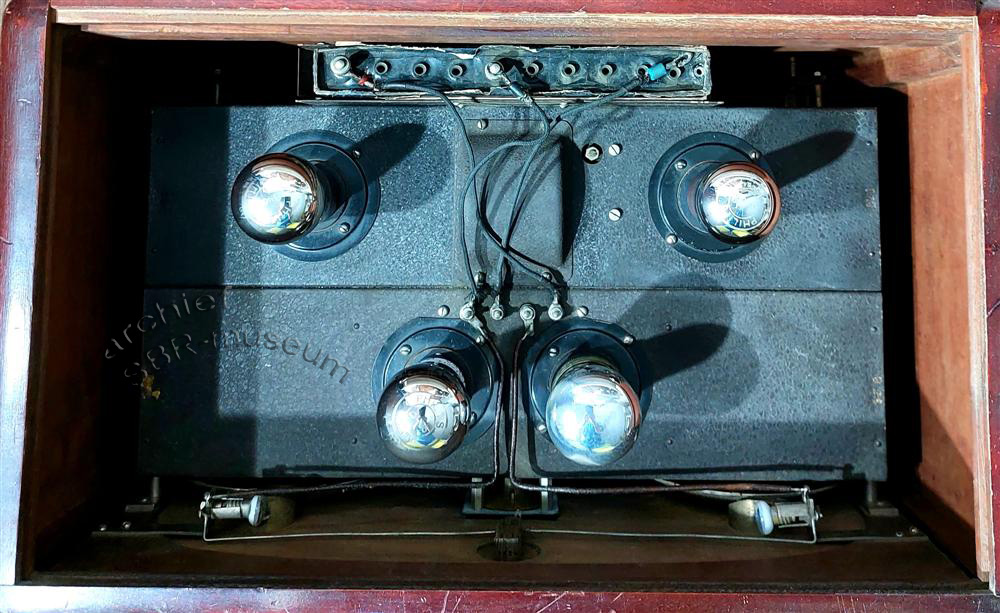

Ondolina type 28 nouveau modèle model 2

Detail: 2 draaiknoppen
onder de keuzeschakelaar.
1928





Slechts 3 klemmen op één rij.


-----------------------------------------------------

Specifiek aanbevolen luidsprekers
volgens SBR-reclamefolder.

Amplion
diffuseur type


AC 9

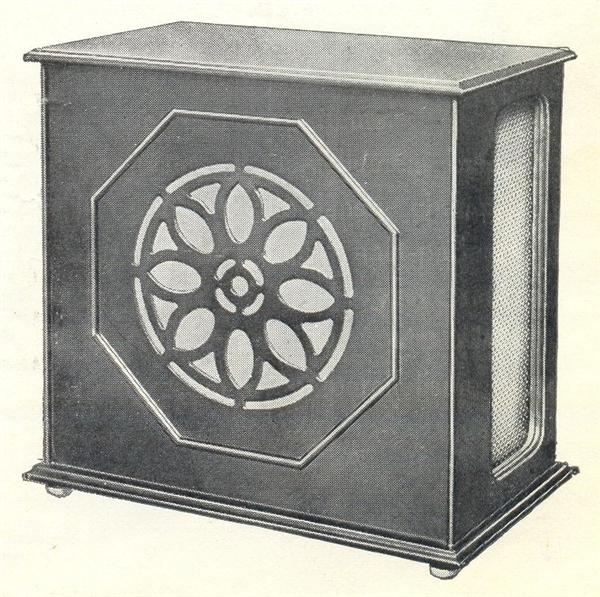

Marconi


Moving Coil




EINDE

omlaag     < scroll >     omhoog

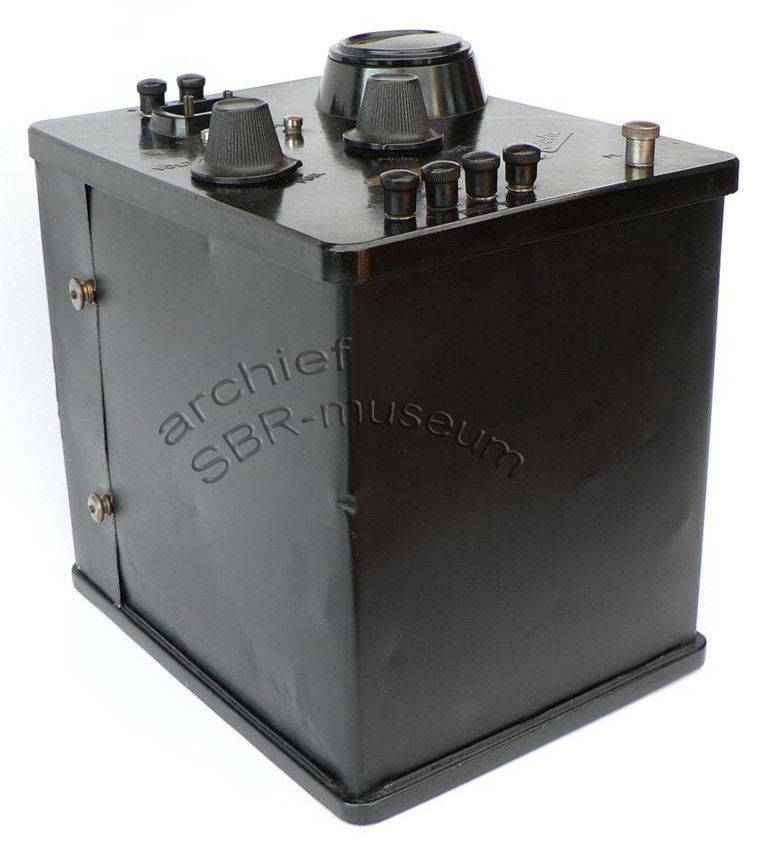

Recta voeding op

  wisselspanning        1927

2 netversies: 110/130V
of 220/230V wisselspanning

De voeding leverde een
vaste 4V & regelbare 20V tot 120V
gelijkspanning.

Deze forse
radiovoeding is
ontworpen
met een
buisgelijkrichter.
