24d2-galerij.


	buitenkant

- F1 De frontplaat is bruin getint met een zilverkleurige
   inkleuring (latere opvolgende versies zijn in messing).
- F1 Franstalige gegevens op de frontplaat.
- F2 Uitgeholde knoppen.
- F3 Een klemmenbord achteraan
   voor voedingsspanningen: 120V, 80V, 4V
   en roosterspanningen L3 & L4.
- F4 Een schakelaar voor geluidsterktekeuze.
- - - Een eikenhouten kast zonder logo.
- F5 Een verticale filamentpositie van de buisvoeten.
- F6 Een meervoudig nummer van 6 cijfers in een
        aluminium plaatje geklopt en geklinkt op de
        bodemplaat achteraan de cilinder en ook nog eens
        genageld onderin de voet van de kast.


binnenkant

- F8   Standaard is er een vertragingsknop in bakeliet
          op de secundaire afstemming voorzien.
- F9   Een vlakke aluminium bodemplaat.
- F10 De afstand tussen de tussenschotten waarin de
   twee LF-transformatoren zich bevinden, is 15cm.
- - - Geen batterijhouder meer voorzien.
- F11 Een hoekige buizenbak.
- F12 De 2 LF-transfo's zijn van het type Transfolina.
- - - Er zijn nu 8 aansluitpunten op het trf. compartiment.


gegevens van de ONDOLINA model van 1927 2de generatie VANAF het meervoudig nummer 254913

- F7 Er zijn twee gloeistroomregelaars zijn voorzien.

	model 2		model 3
Ondolina van 1927 2de generatie model 1 & 2 & 3

visuele info

F1

De frontplaat
is bruin getint
met een
zilverkleurige
inkleuring
bij model 1.

Franstalige

gegevens

-----------------------------------------------------

F2

De knoppen
zijn
uitgehold.

-----------------------------------------------------

een klemmenbord achteraan
voor voedingsspanningen
120V, 80V & 4V
en roosterspanningen L3 & L4

-----------------------------------------------------

F4

een schakelaar voor geluidsterktekeuze
(foto model 1)

-----------------------------------------------------

O
   |
O    |          O
   |
O

F5

een
verticaal
filament

-----------------------------------------------------

F6 (als voorbeeld)

het meervoudig nummer in een
aluminium plaatje geklopt

-----------------------------------------------------

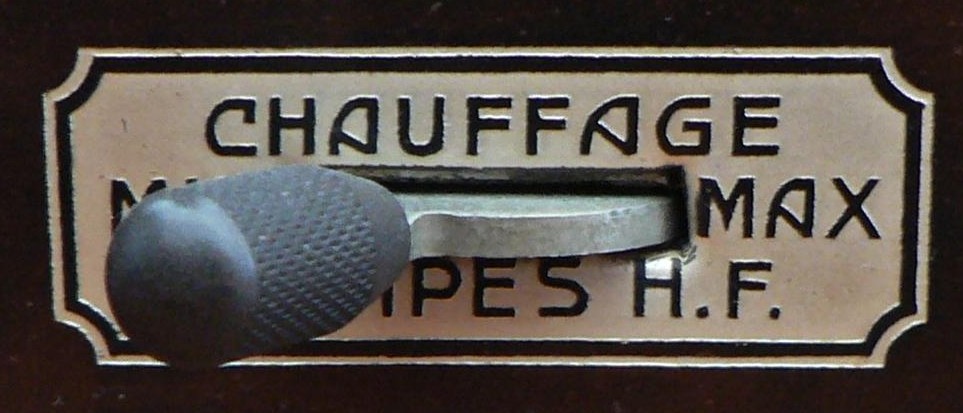

F7

Er zijn twee gloeistroomregelaars voorzien
(foto model 1).

-----------------------------------------------------

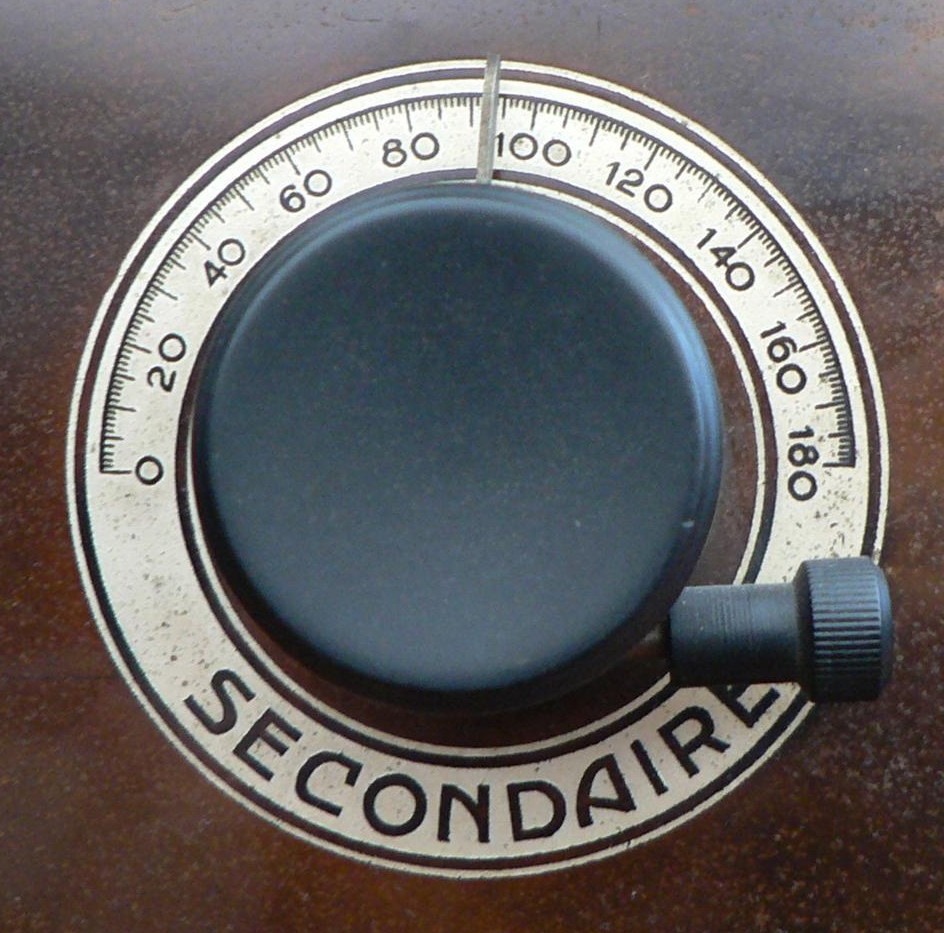

F8

Standaard
is er een
bakelieten vertragingsknop
op de secundaire afstemming
voorzien
(foto model 1).

-----------------------------------------------------

	F9
vlakke aluminium plaat zonder ribben

-----------------------------------------------------

F10

I 15cm I I I

-----------------------------------------------------

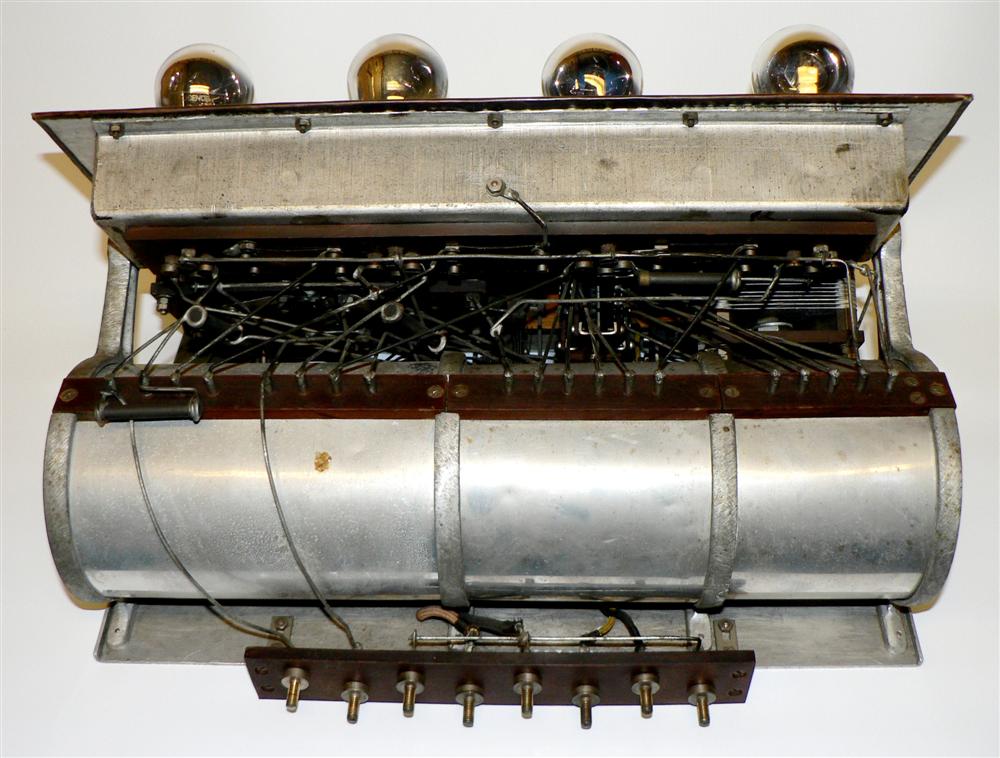

F11

een
hoekige
aluminium
buizenbak

-----------------------------------------------------

F12

de twee LF- transformatoren
van het type
Transfolina

-----------------------------------------------------

EINDE
