24d1-galerij.


	buitenkant

- F1 De frontplaat is bruin getint met een zilverkleurige
    inkleuring.
- F1 Franstalige gegevens op de frontplaat.
- F2 Er is een andere lay-out op de frontplaat.
- F3 Uitgeholde knoppen.
- F4 Voedingsdraden komen achteraan eruit:
   120V & 4V.
- F5 Een schakelaar voor geluidsterktekeuze.
- F6 Een verticale filamentpositie van de buisvoeten.
- F7 Een meervoudig nummer van 6 cijfers in een
        aluminium plaatje geklopt en geklinkt op de
        bodemplaat achteraan de cilinder en ook nog eens
        genageld onderin de voet van de kast.
- F8 Er zijn twee gloeistroomregelaars voorzien.


binnenkant

- F10 Een vlakke aluminium bodemplaat.
- F11 De afstand tussen de tussenschotten waarin
de twee LF-transformatoren zich bevinden, is 15cm.
- F12 De 4,5V-batterij zit in een houten houder.
- F13 Een hoekige buizenbak.
- F14 De 2 LF-transfo's zijn van het type Transfolina.


gegevens van de ONDOLINA model van 1927 1ste gen. van VOOR het meervoudig nummer 254913


Ondolina van 1927 1ste generatie

visuele info

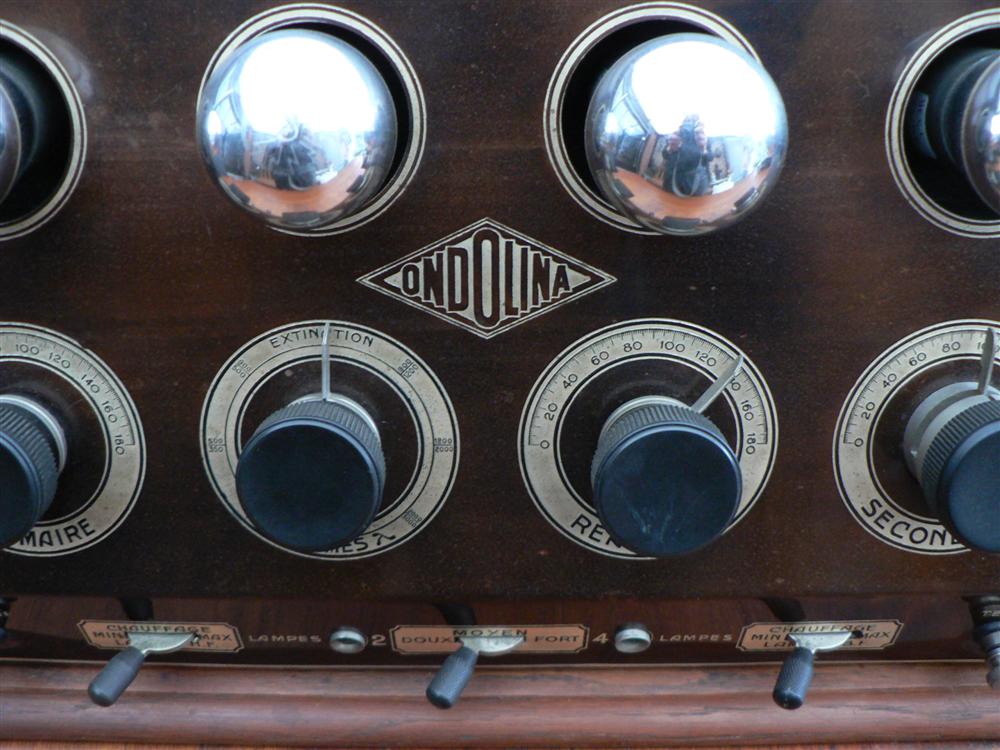

F1

De frontplaat
is bruin getint
met een
zilverkleurige
inkleuring.

Franstalige

gegevens

-----------------------------------------------------


een nieuwe lay-out	F2

-----------------------------------------------------

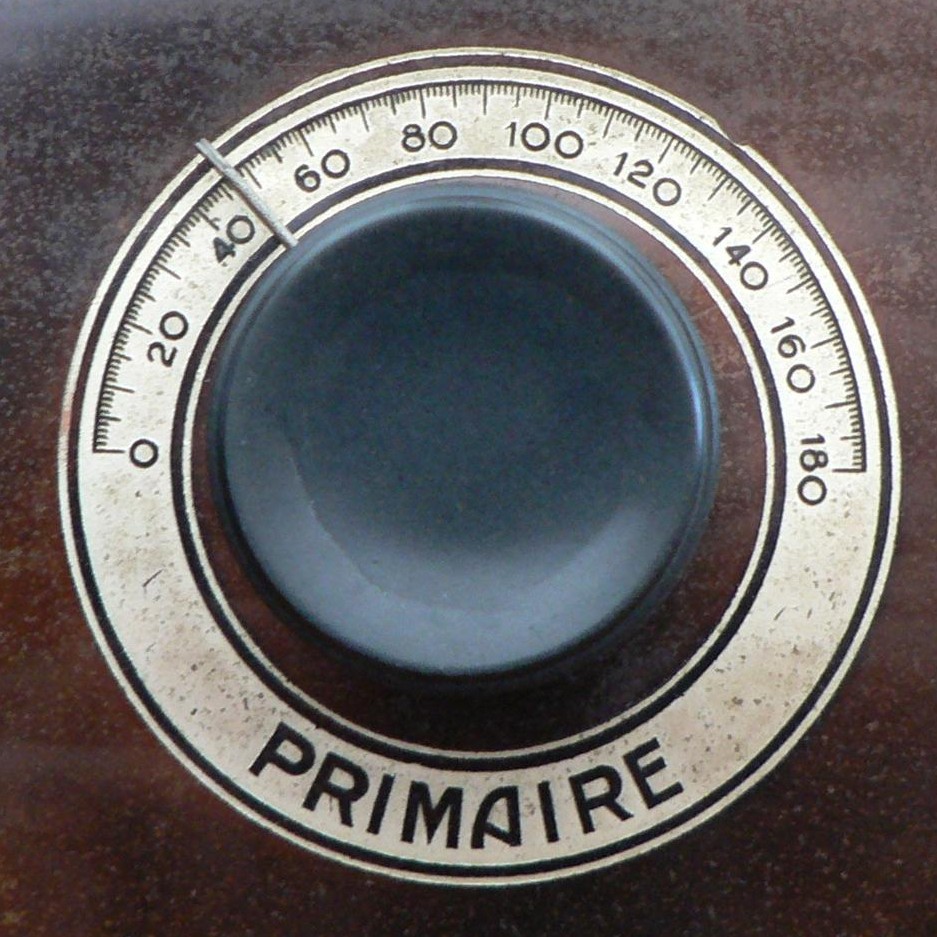

F3

De knoppen
zijn
uitgehold.

-----------------------------------------------------

120V

De voedingsdraden komen
achteraan uit de kast.

-----------------------------------------------------

F5

een schakelaar voor geluidsterktekeuze

-----------------------------------------------------

O
   |
O    |          O
   |
O

F6

een
verticaal
filament

-----------------------------------------------------

F7 (als voorbeeld)

het meervoudig nummer in een aluminium plaatje geklopt

-----------------------------------------------------

F8

Er zijn twee gloeistroomregelaars voorzien.

-----------------------------------------------------

F9

Standaard
is er een
bakelieten vertragingsknop
op de secundaire afstemming
voorzien.

-----------------------------------------------------

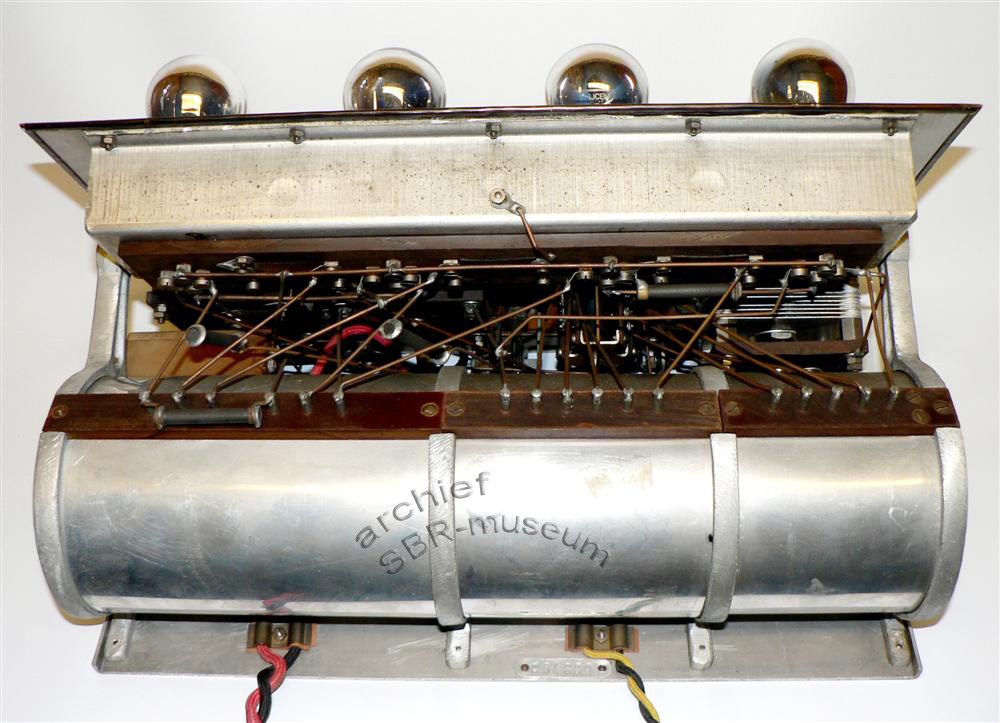

	F10
vlakke aluminium plaat zonder ribben

-----------------------------------------------------

F11

I 15cm I I I

-----------------------------------------------------

F12

De
4,5V-batterij
zit in een
houten houder.

-----------------------------------------------------

F13

een
hoekige
aluminium
buizenbak

-----------------------------------------------------

F14

de twee LF- transformatoren
van het type
Transfolina

-----------------------------------------------------

EINDE
