20d-galerij.


	buitenkant

- F1 De frontplaat bestaat uit een aluminium plaat
   met een zwarte opdruk.
- F1 Nederlandstalige gegevens op de frontplaat.
- F2 Het Tubantia-logo bestaat uit aluminiumkleurige
   letters met zwarte rand.
- F3 Uitgeholde knoppen.
- F4 Meerdere voedingsdraden komen achteraan uit:
       4V, 80V, 120V & roosterspanningen L3 & L4.

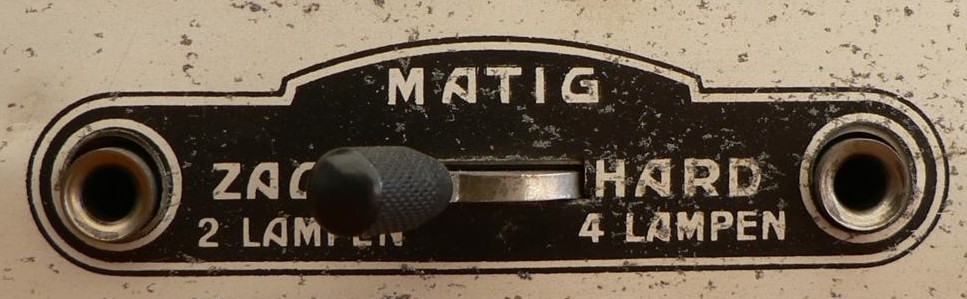

- F5 Een schakelaar voor geluidsterktekeuze.
- - - Een eikenhouten kast zonder logo.
- F6 Een verticale filamentpositie van de buisvoeten.
- F7 Een meervoudig nummer van 6 cijfers in een
        aluminium plaatje geklopt en geklinkt op de
        bodemplaat achteraan de cilinder en ook nog eens


binnenkant

         genageld onderin de voet van de kast.
- F8 Er zijn twee gloeistroomregelaars voorzien.
  - F9 Standaard is er een vertragingsknop op de
   secundaire afstemming voorzien.
- F10 Een vlakke aluminium bodemplaat.
- F11 De afstand tussen de tussenschotten waarin
   de twee LF-transformatoren zich bevinden, is 15cm.
- F12 Geen batterijhouder meer voorzien.
- F13 Een hoekige buizenbak.
- F14 De twee LF-transformatoren zijn van het type
   Transfolina.
- - - Er zijn 8 aansluitpunten op het trf. compartiment.

Tubantia 1S4

visuele info

F1

de frontplaat
in aluminium
met een zwarte
opdruk

Nederlandstalige
gegevens

-----------------------------------------------------

F2
logo met aluminiumkleurige letters met zwarte rand

-----------------------------------------------------

F3

De knoppen
zijn
uitgehold.

-----------------------------------------------------

4V, 80V, 120V, roosterspanning L3 & L4

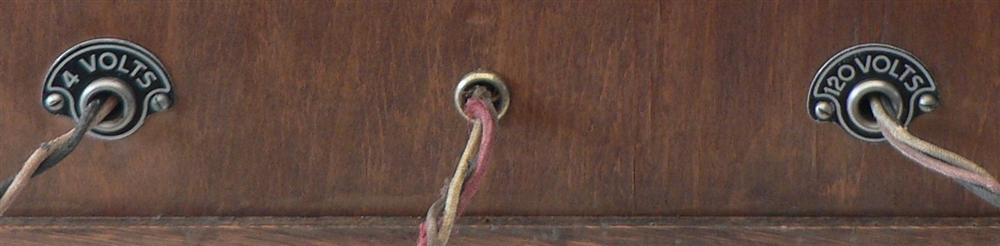

F4 Meerdere voedingsdraden
komen achteraan uit de kast.

-----------------------------------------------------

F5

een schakelaar voor geluidsterktekeuze

-----------------------------------------------------

O
   |
O    |          O
   |
O

F6

een
verticaal
filament

-----------------------------------------------------

het meervoudig nummer in een aluminium plaatje geklopt

-----------------------------------------------------

F8

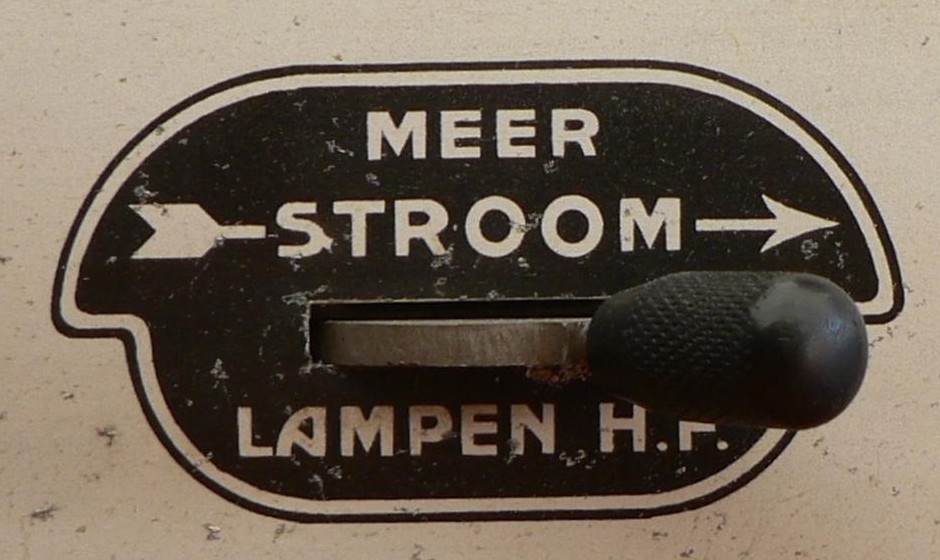

Er zijn twee gloeistroomregelaars voorzien.

-----------------------------------------------------

F9

Standaard
is er een vertragingsknop
op de secundaire afstemming
voorzien.

-----------------------------------------------------

	F10
vlakke aluminium plaat zonder ribben

-----------------------------------------------------

F11

I 15cm I I I

-----------------------------------------------------

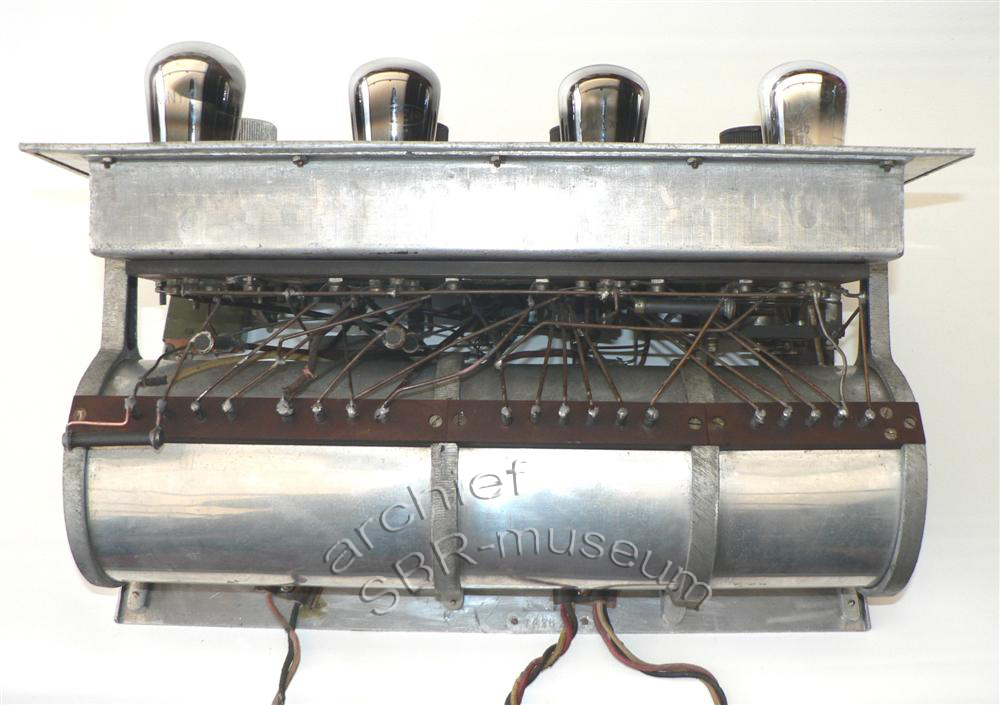

F13

een
hoekige
aluminium
buizenbak

-----------------------------------------------------

F14

detail van
de twee LF- transformatoren
van het type
Transfolina

-----------------------------------------------------

EINDE
