14d-galerij.


	buitenkant

	- F1 De frontplaat bestaat uit een aluminium plaat met een zwarte opdruk. - F1 Franstalige gegevens op de frontplaat. - F2 Het Ondolina-logo is met zwart ingekleurde letters met aluminiumkleurige rand. - F3 Uitgeholde knoppen. - F4 Voedingsdraden komen achteraan eruit: 120V & 4V - F5 Een schakelaar voor geluidsterktekeuze. - - - Een eikenhouten kast zonder logo. - F6 Een verticale filamentpositie van de buisvoeten. - F7 Een meervoudig nummer van 6 cijfers in een aluminium plaatje geklopt en geklinkt op de


binnenkant

        bodemplaat achteraan de cilinder en ook nog eens
        genageld onderin de voet van de kast.
- F8 Een vlakke aluminium bodemplaat.
- F9 De afstand tussen de tussenschotten waarin de
        twee LF-transformatoren zich bevinden, is 13cm.
- F10 De 4,5V-batterij zit in een houten houder.

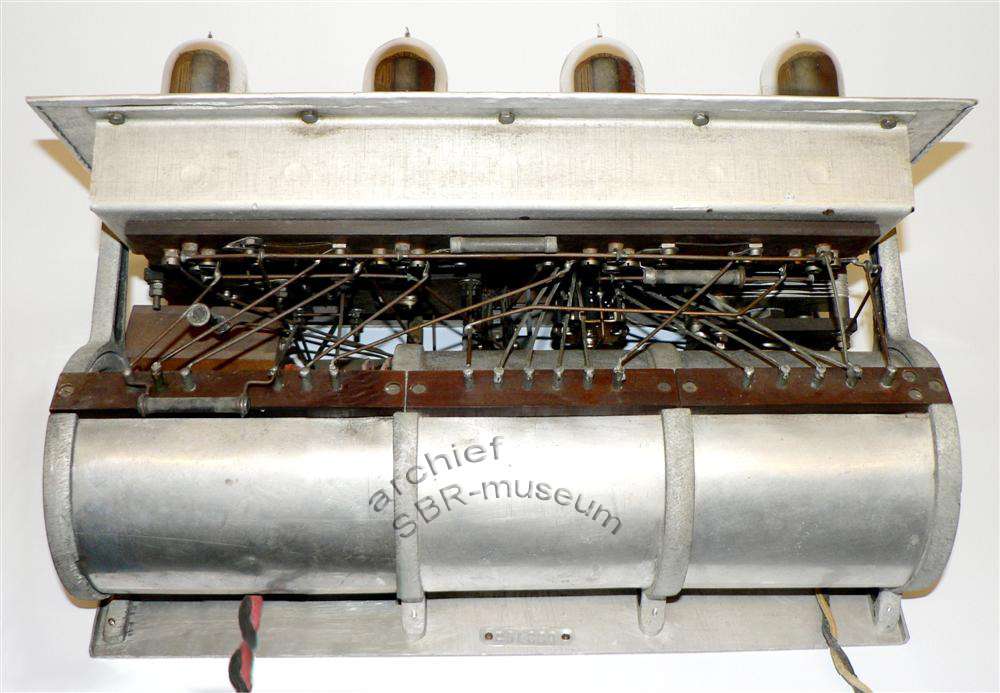

- F11 Een hoekige buizenbak.
- F12 De 2 LF-transfo's zijn van het merk KIR type 1/5.

Ondolina
van 1925
model 2

visuele info

F1

de frontplaat
in aluminium
met een zwarte
opdruk

Franstalige
gegevens

-----------------------------------------------------

F2
logo met zwart ingekleurde letters met aluminiumkleurige rand

-----------------------------------------------------

F3

De knoppen
zijn
uitgehold.

-----------------------------------------------------

120V

De voedingsdraden komen
achteraan uit de kast.

-----------------------------------------------------

F5

een schakelaar voor geluidsterktekeuze

-----------------------------------------------------

O
   |
O    |          O
   |
O

F6

Een
verticaal
filament

-----------------------------------------------------

F7 (als voorbeeld)

het meervoudig nummer in een aluminium plaatje geklopt

-----------------------------------------------------

	F8
vlakke aluminium plaat zonder ribben

-----------------------------------------------------

I 13cm I I I

-----------------------------------------------------

F10

De
4,5V-batterij
zit in een
houten houder.

-----------------------------------------------------

F11

een
hoekige
aluminium
buizenbak

-----------------------------------------------------

F12

de LF- transfo's
van het
merk KIR
type 1/5

-----------------------------------------------------

EINDE
