12d-galerij.


	buitenkant

- F1 De frontplaat is gebronsde messing plaat.
- F1 Deze bronskleurige tint van de plaat kan variëren:
bronsgroen, bronsbruin of bronszwart.
- F1 Franstalige gegevens op de frontplaat.
- F1 Rode inkleuring van de frontplaat.
- F2 Uitgeholde knoppen.
- F3 Voedingsdraden komen achteraan uit: 120V & 4V.
- F4 Een schakelaar voor geluidsterktekeuze.
- - - Een eikenhouten kast zonder logo.
- F5 Een verticale filamentpositie van de buisvoeten.


binnenkant

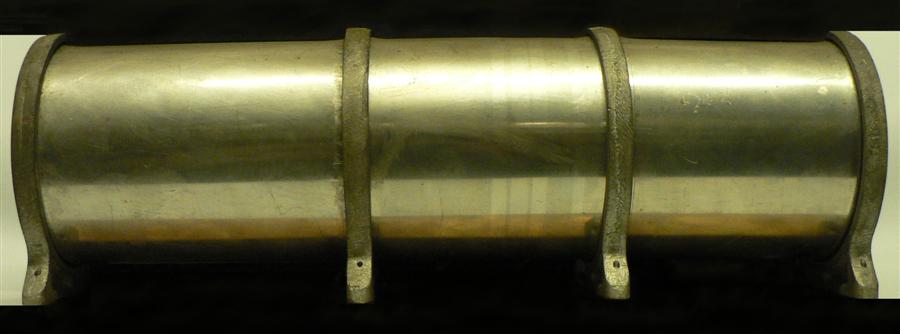

- F6 De afstand tussen de tussenschotten waarin de
twee LF-transformatoren zich bevinden, is 13cm.
- F7 De 4,5V-batterij zit in een houten houder.
- F8 Een hoekige buizenbak.
- F9 De twee LF-transfo's zijn van het merk KIR
type 1/5.

Ondolina
van 1925
model 1

overgangsinformatie

visuele info

- F10 Overgang van de gevormde messing bodemplaat
   met ribben, naar een vlakke messingplaat.
- F11 Overgang van het meervoudig nummer midden
   in de buizenbak tussen buisvoet 2 en 3, naar een
   bijkomend gelijk meervoudig nummer in een
   aluminium plaatje geklopt en geklinkt op de
   bodemplaat achteraan de cilinder.
- F12 Overgang van een meervoudig nummer van
   5 cijfers naar 6 cijfers.
- F12 Serienummer voorafgegaan met 9, 10 of 11.

F1

De gebronsde
messing frontplaat
(een bronsgroene,
bronsbruine of
bronszwarte kleur)
is rood
ingekleurd.

Franstalige
gegevens

-----------------------------------------------------

F2

De knoppen
zijn
uitgehold.

-----------------------------------------------------

120V

De voedingsdraden komen
achteraan uit de kast.

-----------------------------------------------------

F4

een schakelaar voor geluidsterktekeuze

-----------------------------------------------------

O
   |
O    |          O
   |
O

F5

een
verticaal
filament

-----------------------------------------------------

I 13,5cm I I I

-----------------------------------------------------

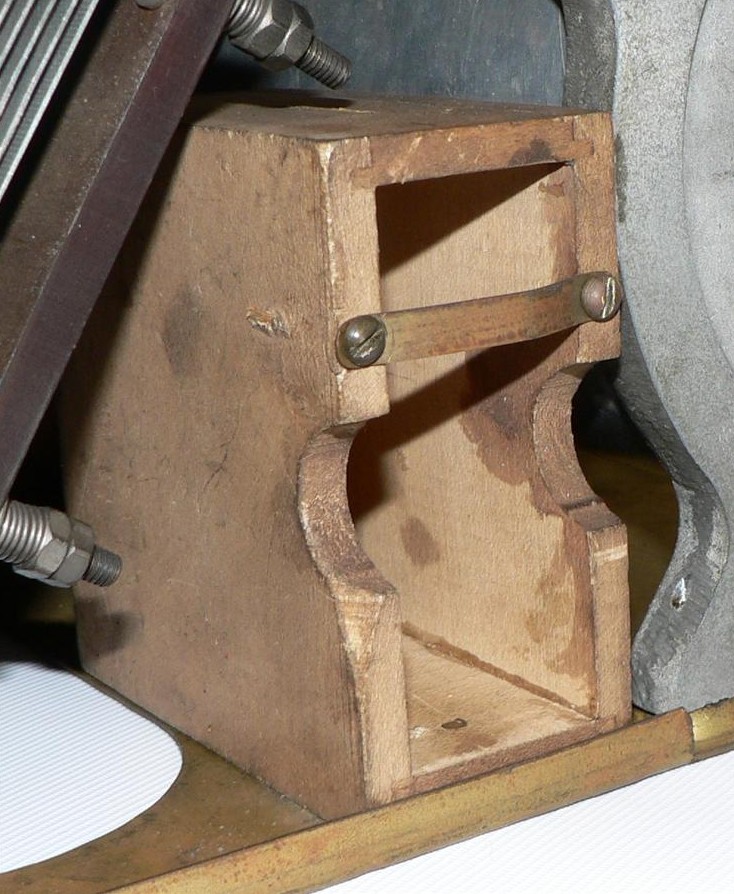

F7

De
4,5V-batterij
zit in een
houten houder.

-----------------------------------------------------

F8

een
hoekige
messing
buizenbak

-----------------------------------------------------

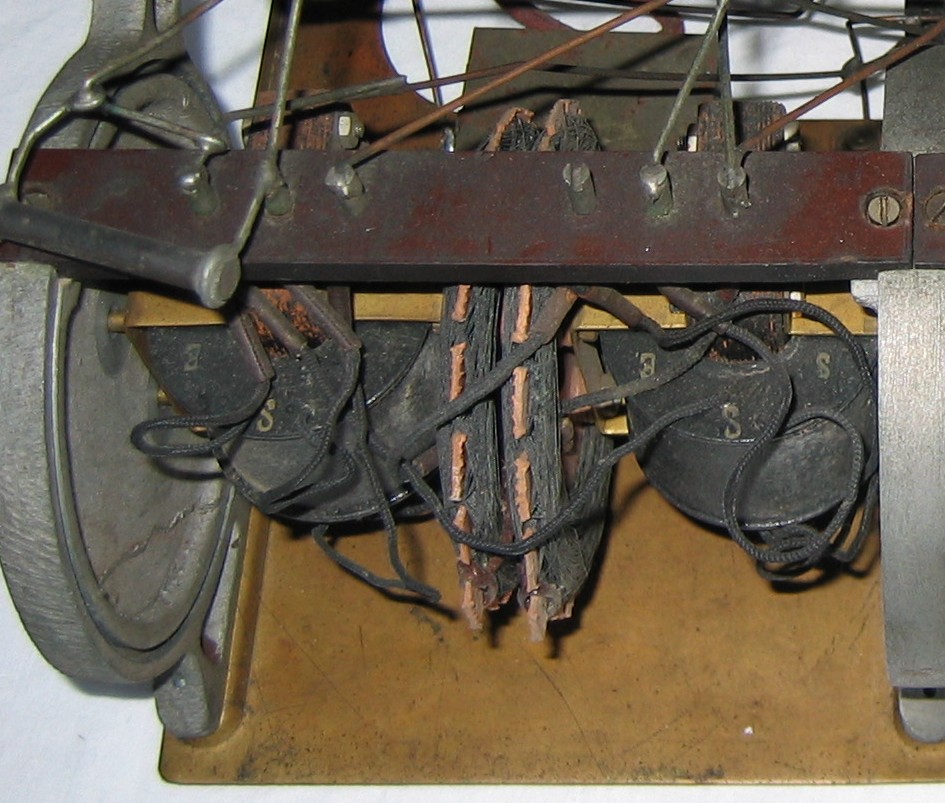

F9

de 2 LF- transfo's
in de
open
gemaakte
cilinder

F9

de LF- transfo's
van het
merk KIR
type 1/5

-----------------------------------------------------

	F10
gevormde messing plaat met ribben

NAAR

	F10
vlakke messing plaat zonder ribben

-----------------------------------------------------

	F11
van een meervoudig nummer tussen 2de en 3de buisvoet

NAAR

F11 (als voorbeeld)

een bijkomend meervoudig nummer
in een aluminium plaatje geklopt
en geklinkt op de bodemplaat

-----------------------------------------------------

91645

het
serienummer
voorafgegaan
door 9 (7?, 8?)

F12

101842
112007
het
serienummer
voorafgegaan
door 10 & 11

van vijf
cijfers

NAAR

zes
cijfers

-----------------------------------------------------

EINDE
