08d-galerij.


	buitenkant

- F1 De frontplaat is gebronsde messing plaat.
   Deze bronskleurige tint van de plaat kan variëren:
   bronsgroen, bronsbruin of bronszwart.
- F1 Franstalige gegevens op de frontplaat.
- F2 Rode inkleuring van de frontplaat bij
   namaakleder kast.
- F3 Geen rode inkleuring van de frontplaat bij
   eikenhouten kast.
- F4 Voedingsdraden komen vooraan eruit: 120V & 4V.
- F5 Een lampje als zekering.


binnenkant

- F6 De bodemplaat: messing met gevormde ribben.
- F7 De afstand tussen de tussenschotten waarin de
twee LF-transformatoren zich bevinden, is 13,5cm.
- F8 De 4,5V-batterij zit in een houten houder.
- F9 Een afgeronde buizenbak.
- F10 De 2 LF-transfo's zijn van het merk KIR type 1/5.

Ondolina
van 1924
2de generatie

overgangsinformatie

visuele info

- F11 Overgang van het serienummer middenin de
   buizenbak tussen buisvoet 2 en 3, naar een
   bijkomend serienummer in de bodemplaat geklopt.
- F12 Overgang van vlakke naar uitgeholde knoppen.
- F13 Overgang van een serienummer naar een
   meervoudig nummer van 5 cijfers.
   Het serienummer is voorafgegaan met 7 (later 8 en 9).
- F14 Overgang van een verticale naar een
   horizontale filamentpositie van de buisvoeten.

F1

de
gebronsde
frontplaat
in messing:
een bronsgroene,
bronsbruine of
bronszwarte kleur

Franstalige
gegevens

-----------------------------------------------------

rood
gekleurd

namaak-
leder kast &
Panradio-logo

OF:

niet
gekleurd

eikenhouten
kast &
Panradio-logo

OF:

Er is zelfs nog een
andere combinatie gekend.

Het is niet 100% zeker
dat deze zo door SBR
op de markt is gebracht.

-----------------------------------------------------

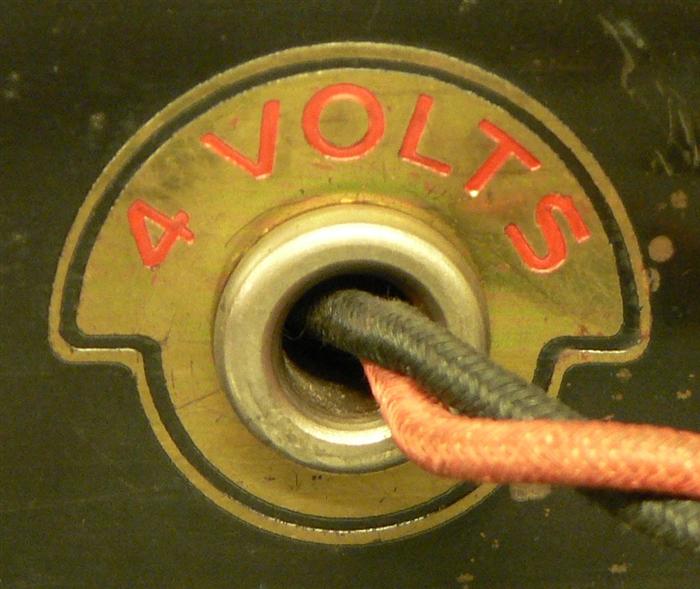

draden vooraan eruit	F4

-----------------------------------------------------

F5
een
lampje als zekering

-----------------------------------------------------

	F6
gevormde messing plaat met ribben

-----------------------------------------------------

I 13,5cm I I I

-----------------------------------------------------

F8

De
4,5V-batterij
zit in een
houten houder.

-----------------------------------------------------

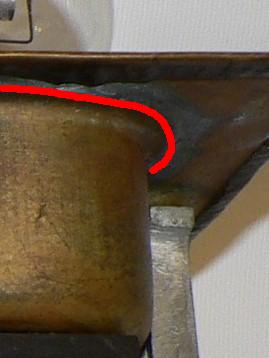

F9

een
afgeronde
messing
buizenbak

-----------------------------------------------------

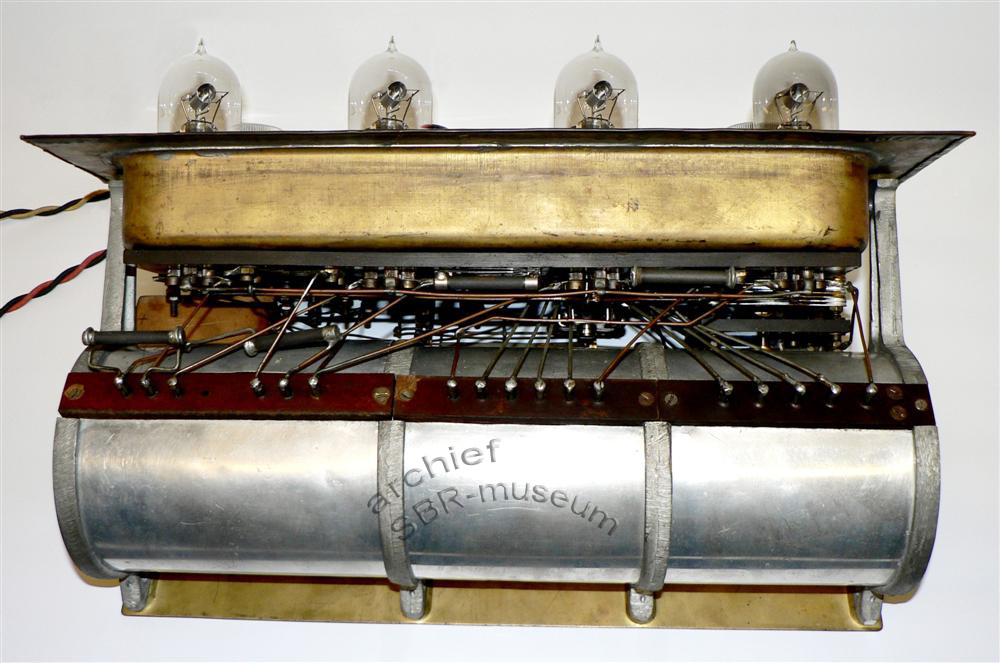

F10

de 2 LF- transfo's
in de
open
gemaakte
cilinder

F10
detail van
de LF- transfo's
van het
merk KIR
type 1/5

-----------------------------------------------------

	F11
serienummer of meervoudig nummer tussen 2de en 3de buisvoet

NAAR M

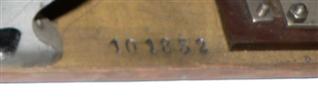

F11

een bijkomend serienummer of
meervoudig nummer aan de zijkant
in de bodemplaat geklopt

-----------------------------------------------------

F12

van vlakke
knoppen

naar

uitgeholde
knoppen

-----------------------------------------------------

564
829
1158

F13

71272
71236
71348
het serienummer
voorafgegaan
door 7 (later 8 & 9)

van een
serienummer

naar

een meervoudig
nummer

-----------------------------------------------------

O
O ----------- O

O

F14

O
   |
O    |          O
   |
O

horizontaal
filament

naar

verticaal
filament

-----------------------------------------------------

EINDE
