07d-galerij.


	buitenkant

	- F1 De frontplaat is gebronsde messing plaat met messingkleurige labels. Deze bronskleurige tint van de plaat kan variëren: bronsgroen, bronsbruin of bronszwart. - F1 Franstalige gegevens op de frontplaat. - F2 Er zijn twee uitvoeringen: zonder inkleuring van de frontplaat; met rode inkleuring van de frontplaat. - F3 De knoppen zijn vlak (niet uitgehold). - F4 Horizontale filamentpositie van de buisvoeten. - F5 Voedingsdraden komen vooraan eruit: 80V & 4V. - F6 Drie bussen voor een geluidsterktekeuze. - F7 Namaakleder kast met Panradio-logo. - F8 De bodemplaat bestaat uit messing met gevormde


binnenkant

   ribben.
- F9 De afstand tussen de tussenschotten waarin de
   twee LF-transformatoren zich bevinden, is 13,5cm.
- F10 Het serienummer staat middenin de buizenbak,
   tussen buisvoet 2 en 3.
   Bij de eerste modellen ook in de bodem van de kast.
- F11 De 4,5V-batterij zit in een beugel.
- F12 Een afgeronde messing buizenbak.
- F13 Bevat twee LF-transfo's (merk & type onbekend).

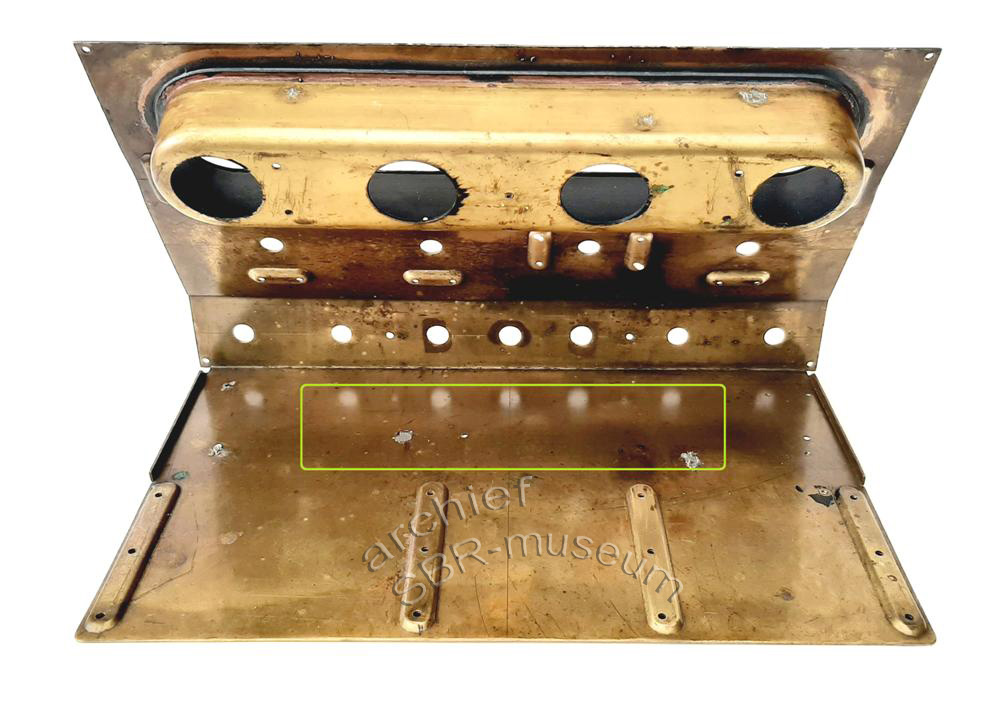

- F14 model 2 heeft nu een opening in de bodemplaat
   v/h chassis. (Wanneer de overgang was is onbekend.)
- F15 De frontplaat is over het chassis geplooid.
- F16 Wat later is er er een overgang van de 2 bakelieten
   doorgangbussen voor de voedingsdraden naar metalen.

visuele info

Ondolina van 1924 1ste generatie model 2

	F1 de gebronsde frontplaat in messing: een bronsgroene, bronsbruine of bronszwarte kleur

Franstalige gegevens

-----------------------------------------------------

niet
gekleurd

rood
gekleurd

-----------------------------------------------------

F3

De knoppen
zijn vlak
(niet uitgehold).

-----------------------------------------------------

O
O ----------- O

O

F4

horizontaal
filament

-----------------------------------------------------

draden vooraan eruit	F5

-----------------------------------------------------

F6

drie bussen
voor een geluidsterktekeuze

-----------------------------------------------------

F7

namaak-
leder kast
met
Panradio-logo

-----------------------------------------------------

	F8
gevormde messingplaat met ribben

-----------------------------------------------------

I 13,5cm I I I

-----------------------------------------------------

	F10
serienummer tussen 2de en 3de buisvoet

-----------------------------------------------------

F11

De
4,5V-batterij
zit in een
beugel
gemonteerd.

-----------------------------------------------------

F12

een
afgeronde
messing
buizenbak

-----------------------------------------------------

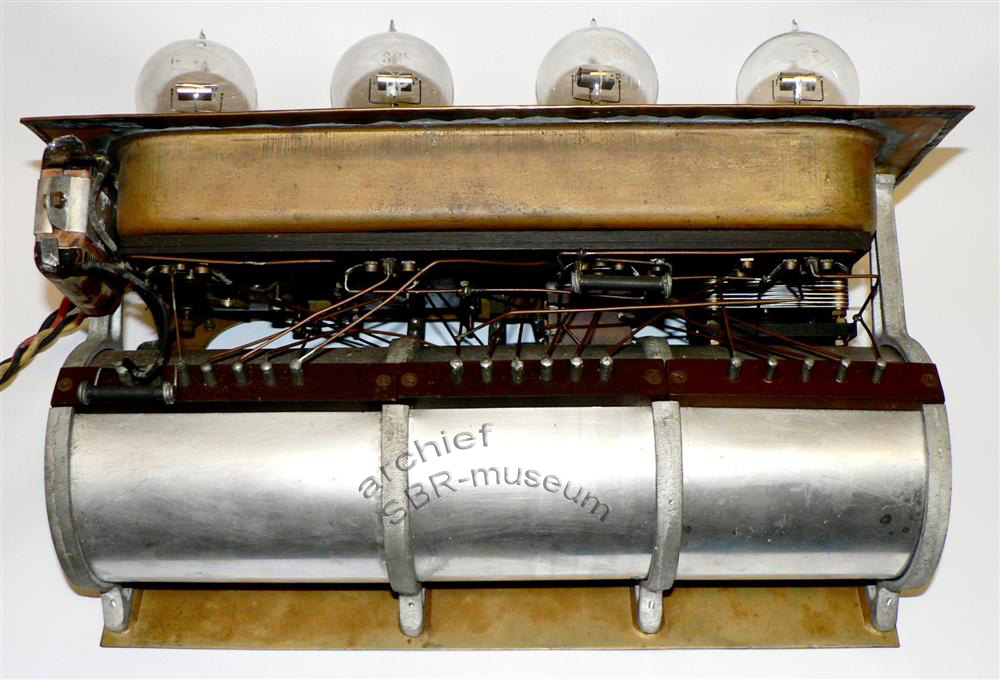

F13

De twee LF-transformatoren
zijn cilindervormig.

-----------------------------------------------------

F14

De 1ste uitvoeringen van model 2 hebben geen
opening in de bodemplaat v/h chassis
(later wel).

-----------------------------------------------------

EINDE

	omlaag < TEKST > omhoog

Deze heeft reeds een opening in de bodemplaat.
