	buitenkant

	- F1 De frontplaat is gebronsde messing plaat met zilverkleurige labels. De bronskleurige tint van de plaat kan variëren: bronsgroen, bronsbruin of bronszwart. - F1 Franstalige gegevens op de frontplaat. - F2 Er zijn mogelijks twee uitvoeringen: zonder inkleuring van de frontplaat; met rode inkleuring van de frontplaat. - F3 De knoppen zijn vlak (niet uitgehold). - F4 Horizontale filamentpositie van de buisvoeten. - F5 Voedingsdraden komen vooraan eruit: 80V & 4V. - F6 Drie bussen voor een geluidsterktekeuze. - F7 Namaakleder kast met Panradio-logo.


binnenkant

- F8 De bodemplaat bestaat uit messing met gevormde
    ribben.
- F9 De afstand tussen de tussenschotten waarin de
   twee LF-transformatoren zich bevinden, is 13,5cm.
- F10 Het serienummer staat middenin de buizenbak,
   tussen buisvoet 2 en 3.
- F11 De 4,5V-batterij zit in een beugel.
- F12 Een afgeronde messing buizenbak.
- F13 Bevat twee LF-transfo's (merk & type onbekend).
- F14 De bodemplaat v/h chassis bevat geen opening.
- F15 De frontplaat is op maat gesneden v/h chassis
   en is bevestigd d.m.v. schroeven & gesoldeerd.
   Wat later is de frontplaat over het chassis geplooid.

visuele info

Ondolina van 1924 1ste generatie model 1

	F1 de gebronsde frontplaat in messing: een bronsgroene, bronsbruine of bronszwarte kleur (foto: model 1)

Franstalige gegevens

-----------------------------------------------------

niet
gekleurd
(foto: model 2)

rood
gekleurd
(foto: model 1)

-----------------------------------------------------

F3

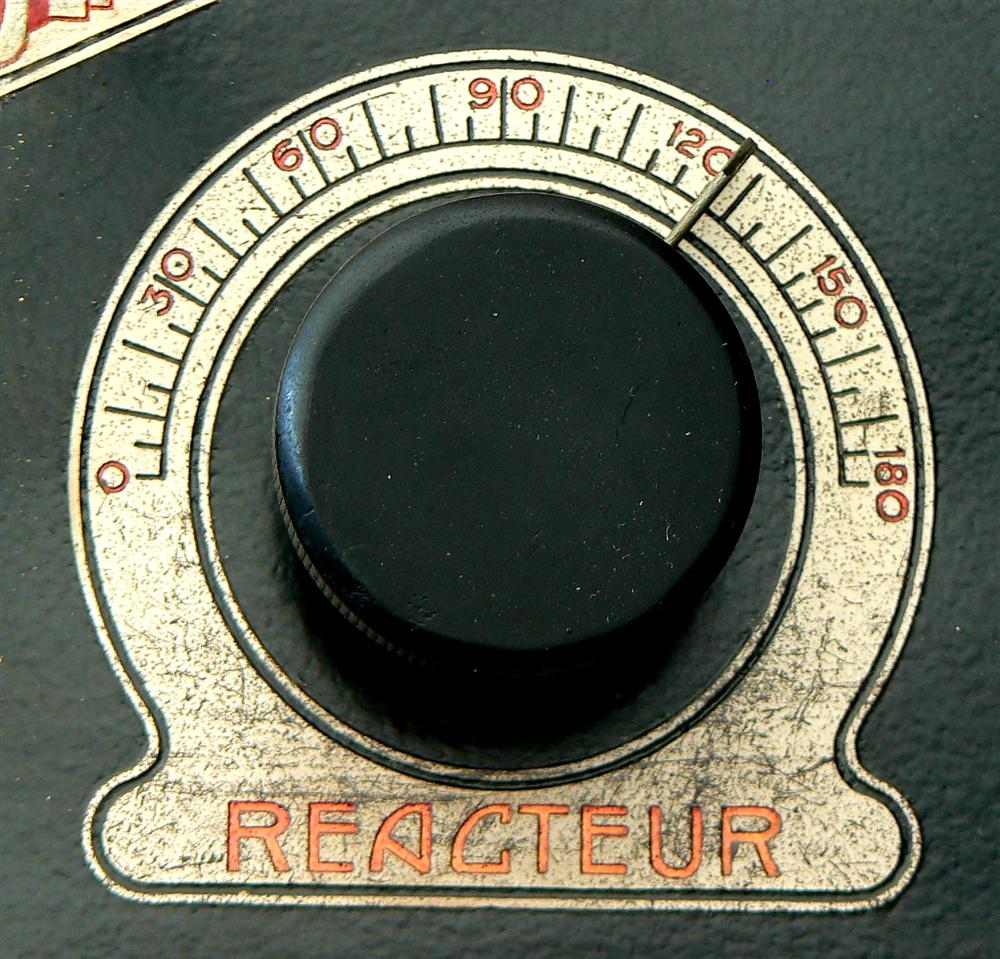

De knoppen
zijn vlak
(niet uitgehold).

-----------------------------------------------------

O
O ----------- O

O

F4

horizontaal
filament

-----------------------------------------------------

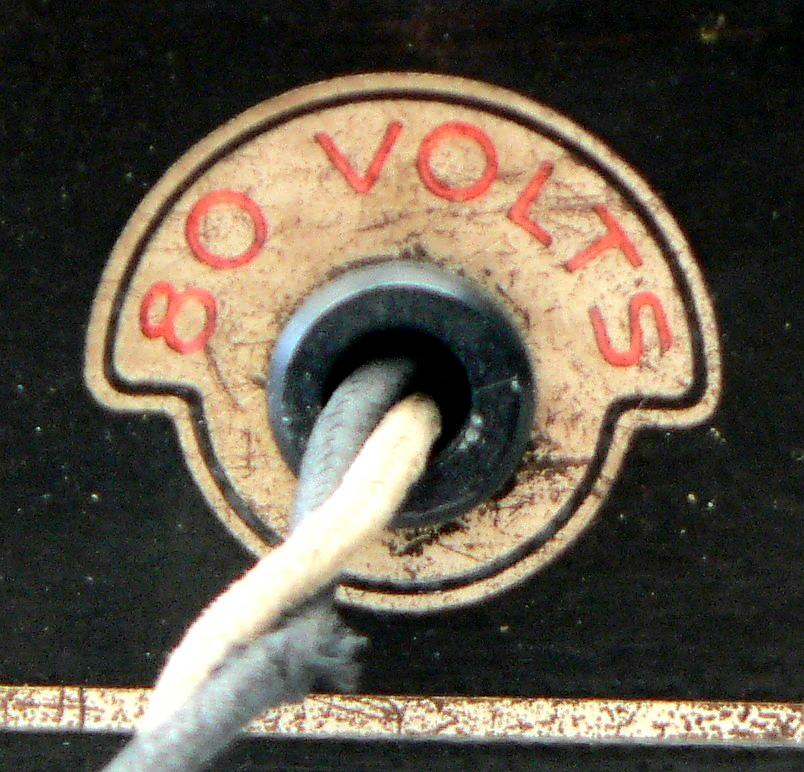

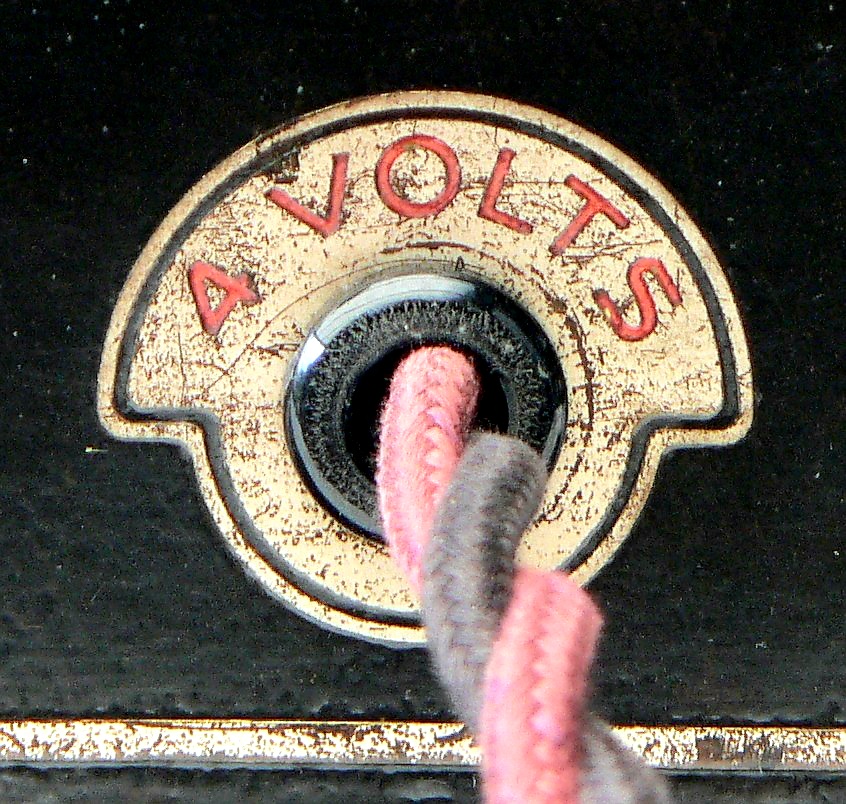

draden vooraan eruit (foto's: model 1)	F5

-----------------------------------------------------

F6

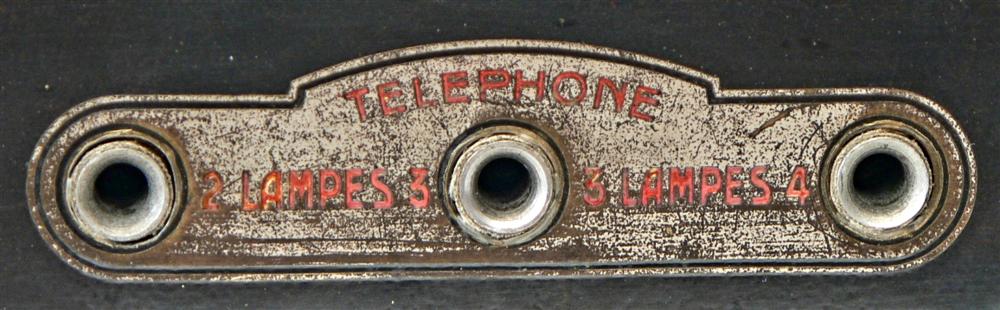

drie bussen
voor een geluidsterktekeuze

(foto: model 1)

-----------------------------------------------------

F7

namaak-
leder kast
met
Panradio-logo

-----------------------------------------------------

	F8
gevormde messingplaat met ribben

-----------------------------------------------------

I 13,5cm I I I

-----------------------------------------------------

	F10 (foto: model 2)
serienummer tussen 2de en 3de buisvoet

-----------------------------------------------------

F11

De
4,5V-batterij
zit in een
beugel
gemonteerd.

-----------------------------------------------------

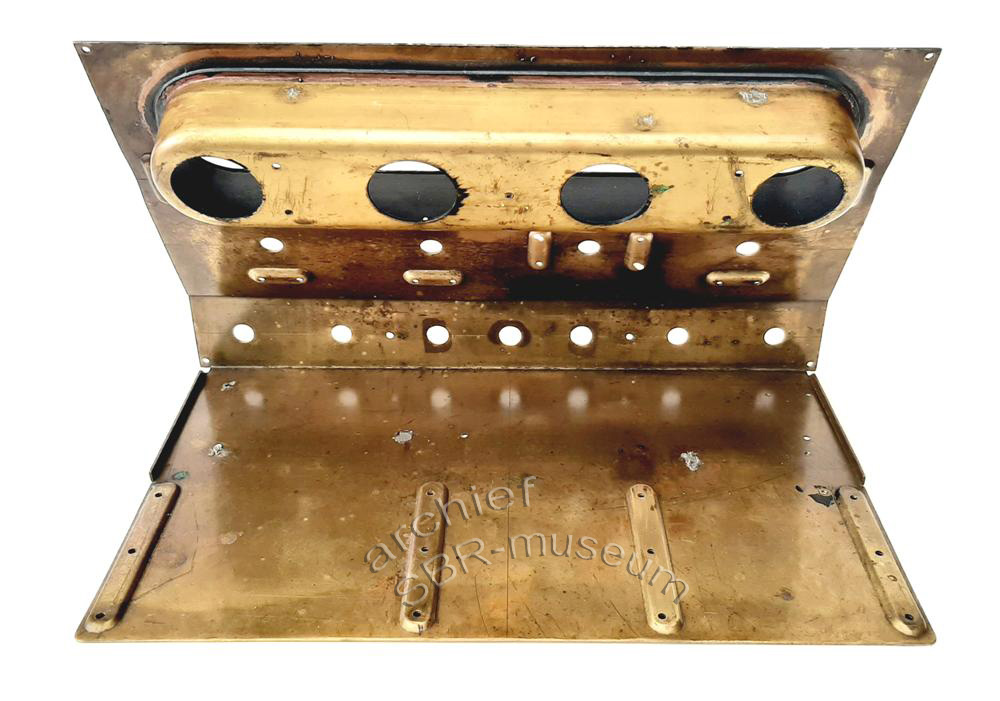

F12

een
afgeronde
messing
buizenbak

-----------------------------------------------------

F13

De twee LF-transformatoren
zijn cilindervormig.

-----------------------------------------------------

F14

De bodemplaat v/h chassis
bevat geen opening.

-----------------------------------------------------

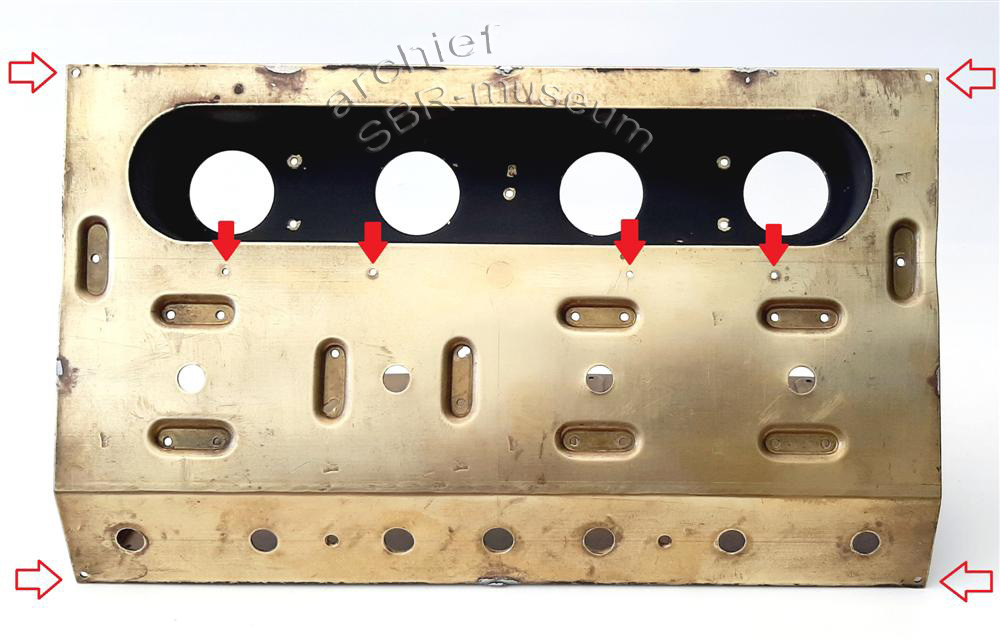

F15 vroegste versie model 1

De frontplaat is op maat gesneden v/h chassis
en is bevestigd d.m.v. schroeven & gesoldeerd.

-----------------------------------------------------
